Техническое описание пневмораспределителя 4M310-10 AC220V

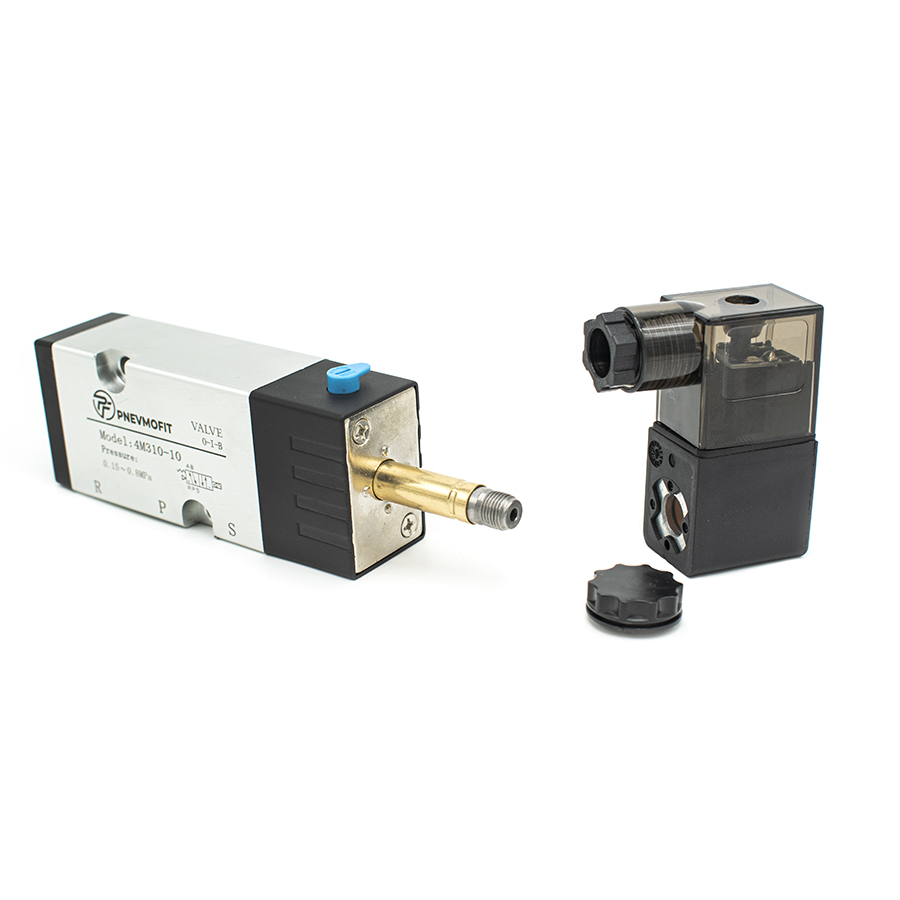

Пневмораспределитель серии 4M310-10 представляет собой электропневматическое устройство золотникового типа с односторонним электромагнитным управлением (моностабильное исполнение). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах управления исполнительными механизмами.
Устройство выполнено в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и обеспечивает высокую надежность циклической работы. Конструкция распределителя предусматривает монтаж на стыковую поверхность стандарта NAMUR, что оптимизирует установку на пневмоприводы запорной арматуры.
Основные технические характеристики:

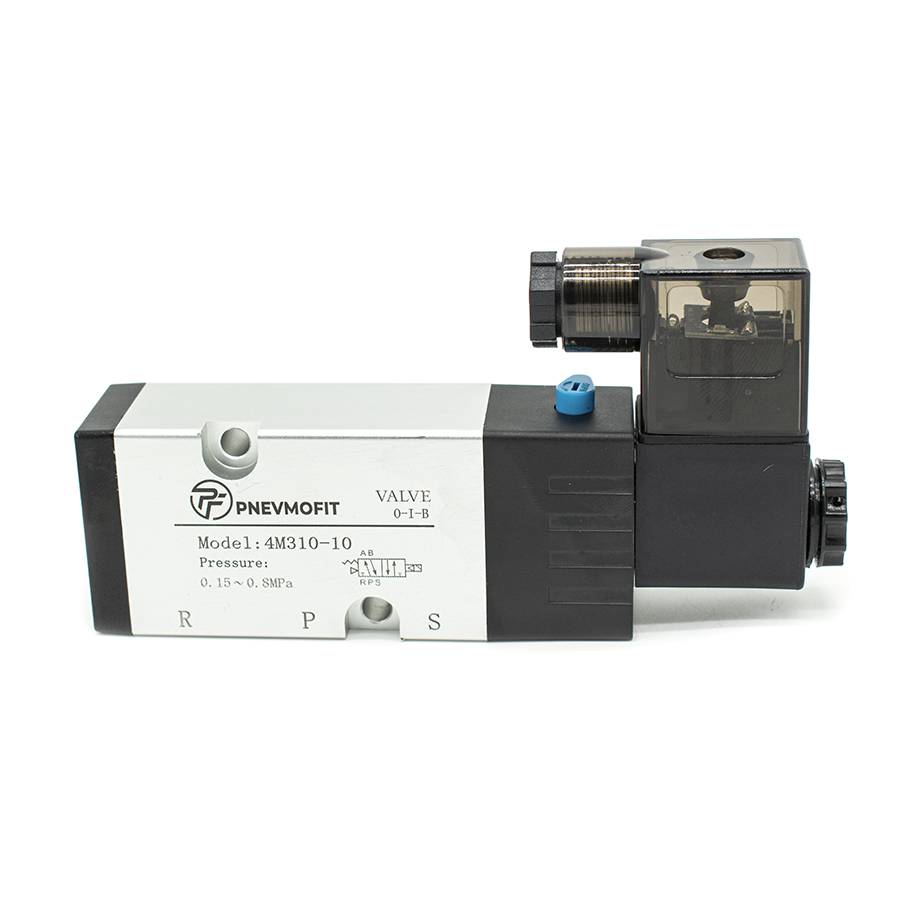

- Схема функционирования: 5/2 линейный/позиционный, с пружинным возвратом.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Давление: Номинальное рабочее давление находится в диапазоне 0.15–0.8 МПа, максимальное выдерживаемое давление — 1.2 МПа.

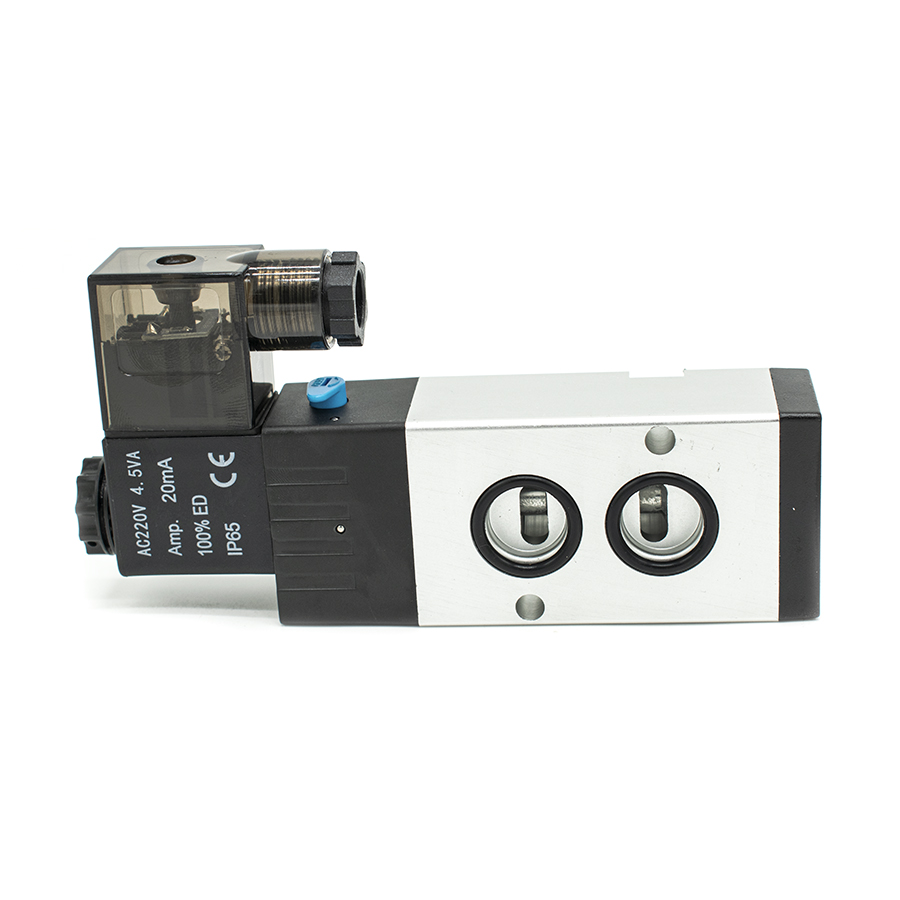

- Электрические параметры: Питание осуществляется переменным током AC 220V. Допустимое отклонение напряжения составляет ±10%. Класс защиты катушки — IP65.
- Материальное исполнение: Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость.
- Динамические показатели: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Присоединительные резьбы G3/8" (вход) и G1/4" (выхлоп) соответствуют международным стандартам трубных резьб. Эксплуатация допускается в температурном диапазоне от -20 °C до +70 °C.
