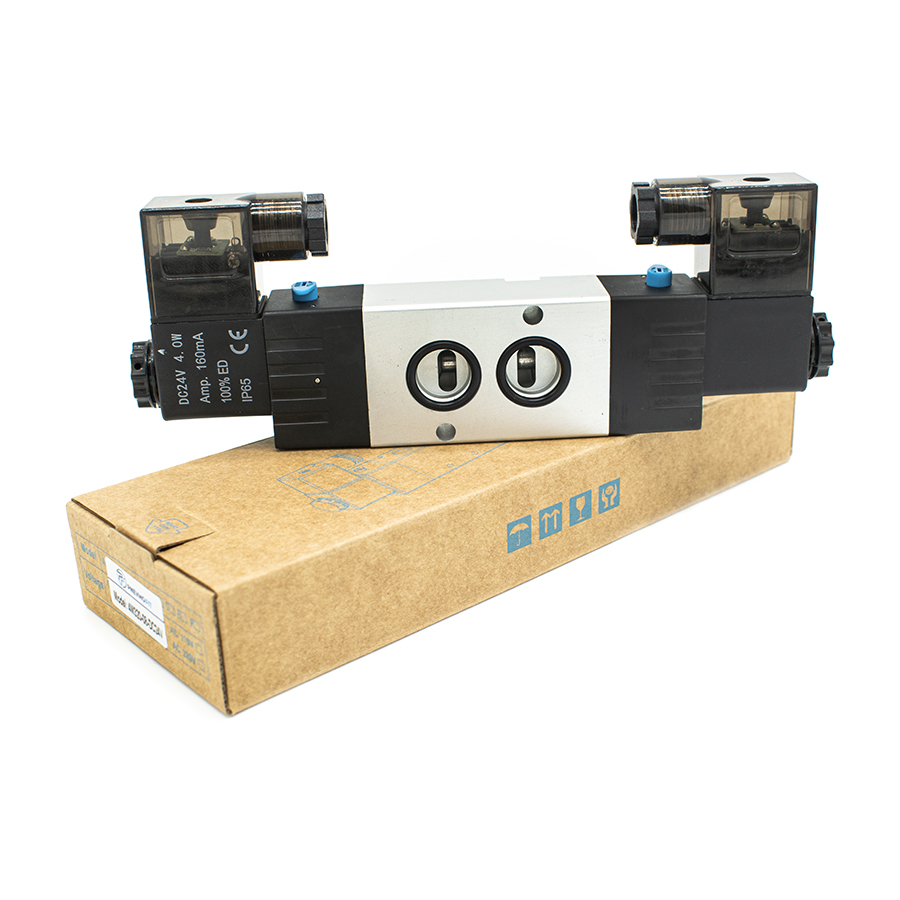

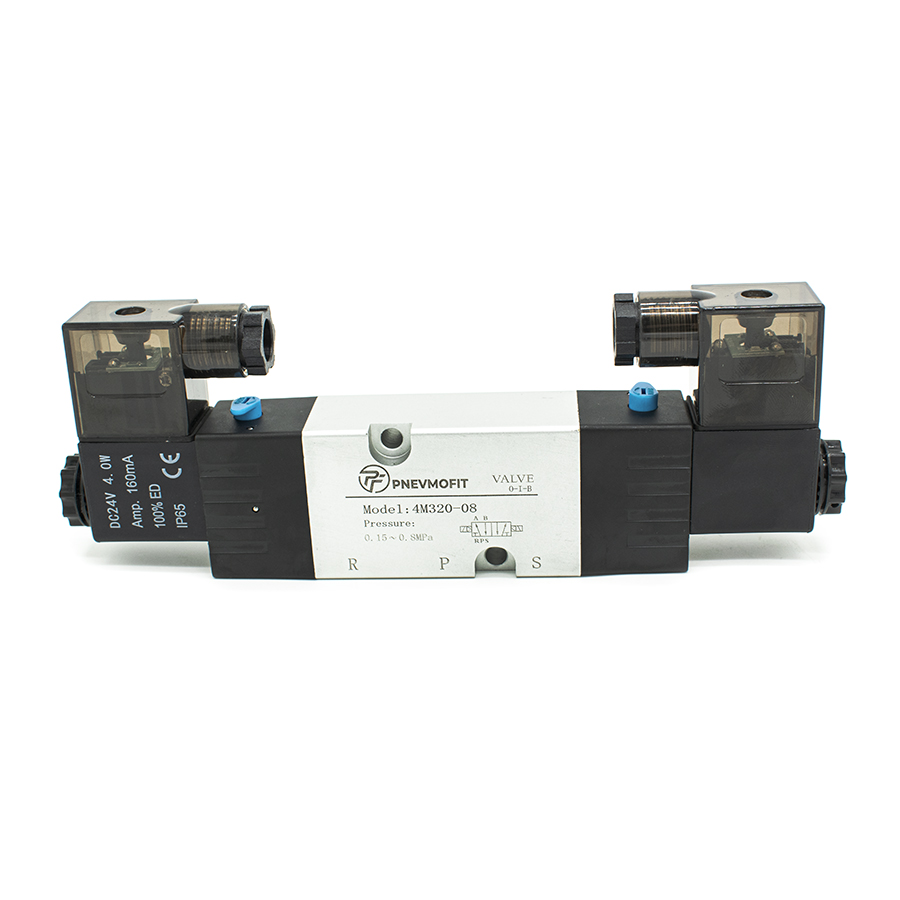

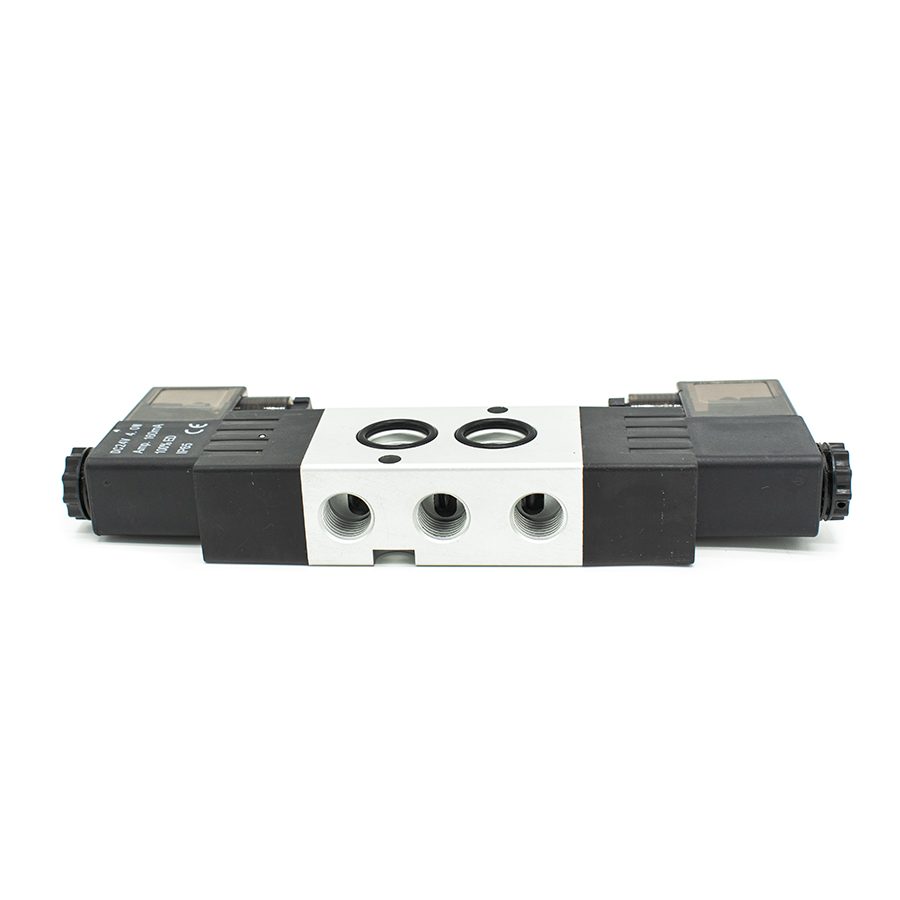

Техническое описание пневмораспределителя 4M320-08 DC24V
Пневмораспределитель серии 4M320-08 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления потоков сжатого воздуха в пневматических системах управления исполнительными механизмами. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и соответствует требованиям ГОСТ 15150-69 в части климатического исполнения, а также ГОСТ 18460-91, определяющему общие технические условия для пневматических приводов и устройств.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Интерфейс: Присоединительная поверхность выполнена по стандарту NAMUR (межосевое расстояние 20 мм), что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.

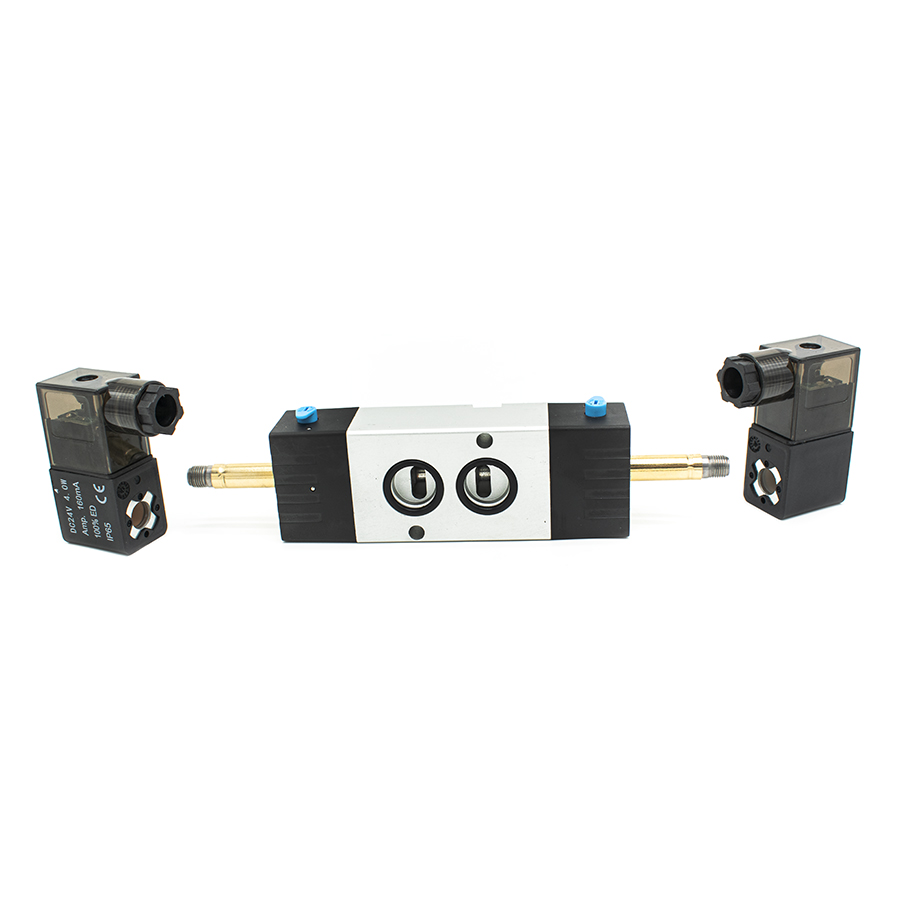

- Система управления: Две электромагнитные катушки (DC24V) обеспечивают фиксацию рабочего положения золотника при подаче кратковременного импульса.
- Степень защиты: Исполнение IP65 гарантирует пыленепроницаемость и защиту от водяных струй.
Регламентирующие стандарты:
Изделие спроектировано и испытано с учетом норм ГОСТ 12.2.101-84 (Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к конструкции).
