Техническое описание пневмораспределителя 4M320-10 DC24V

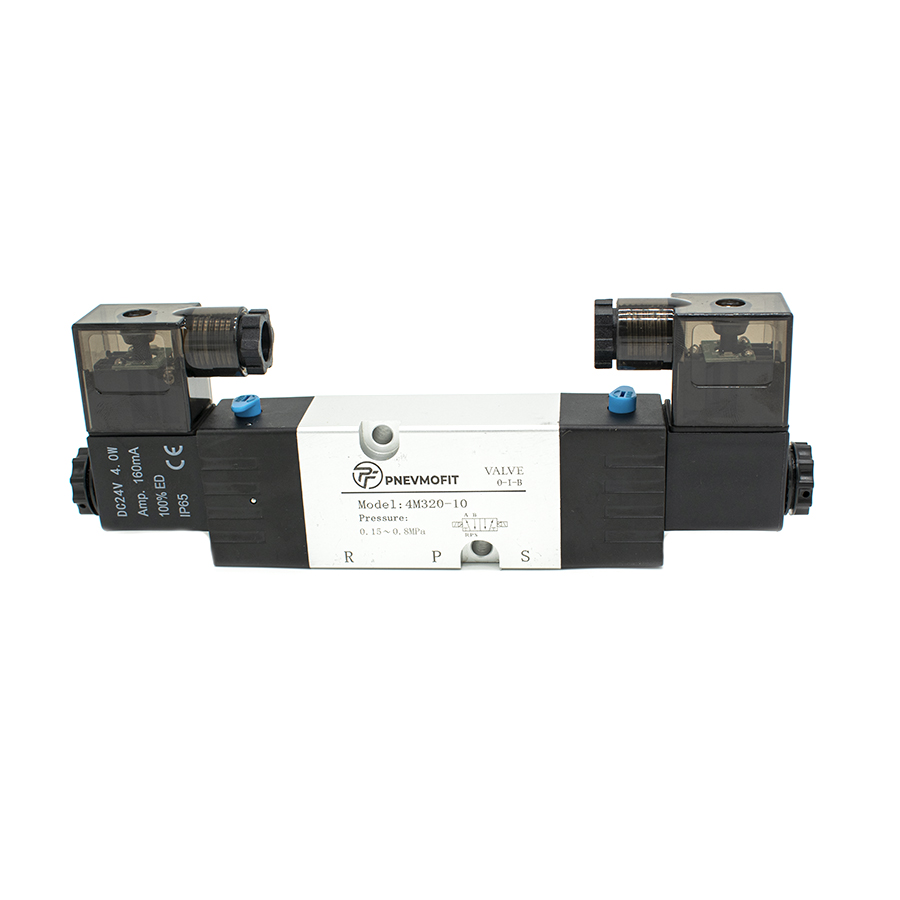

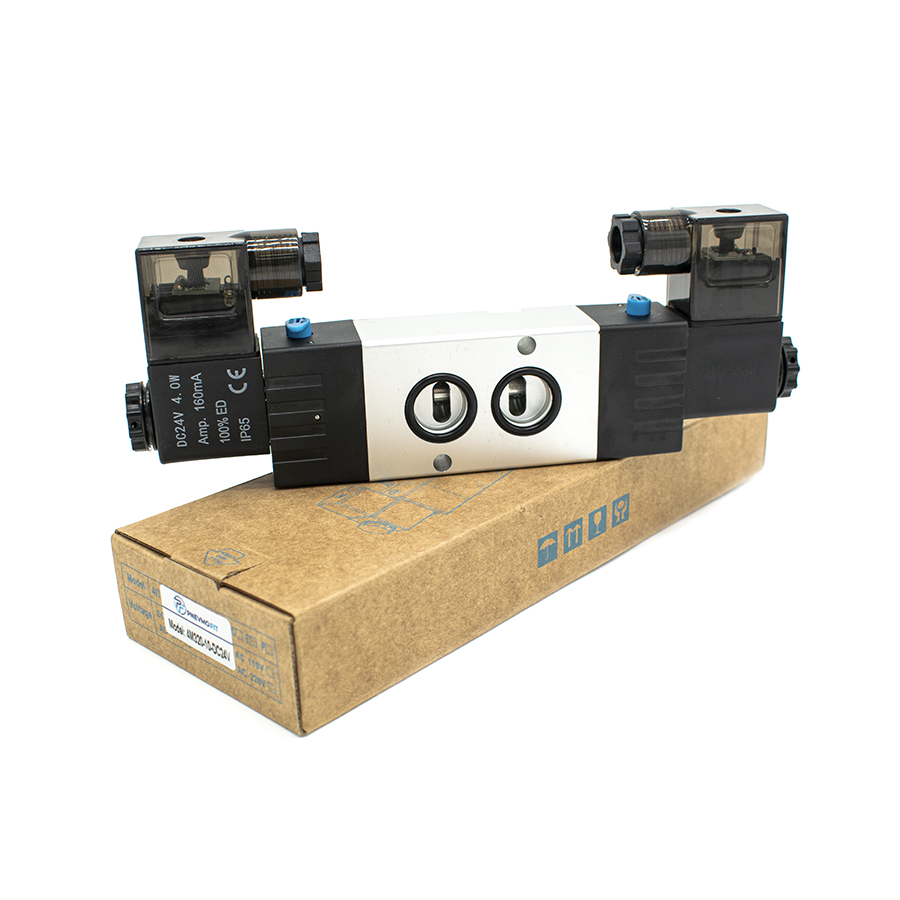

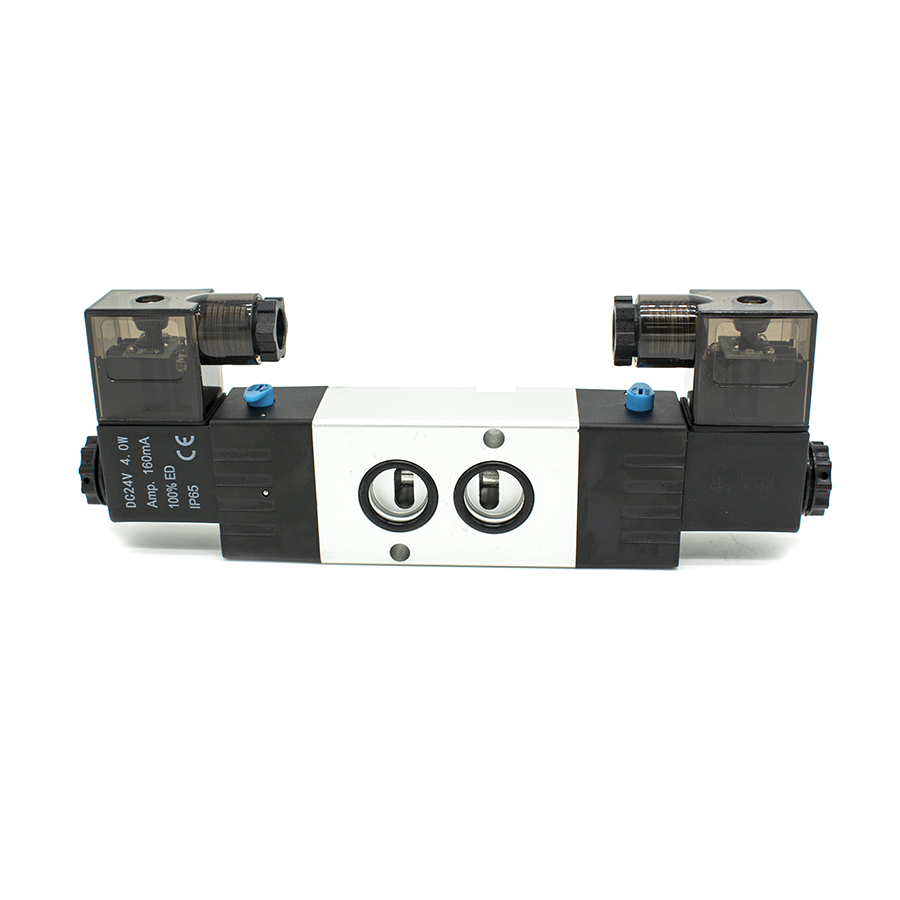

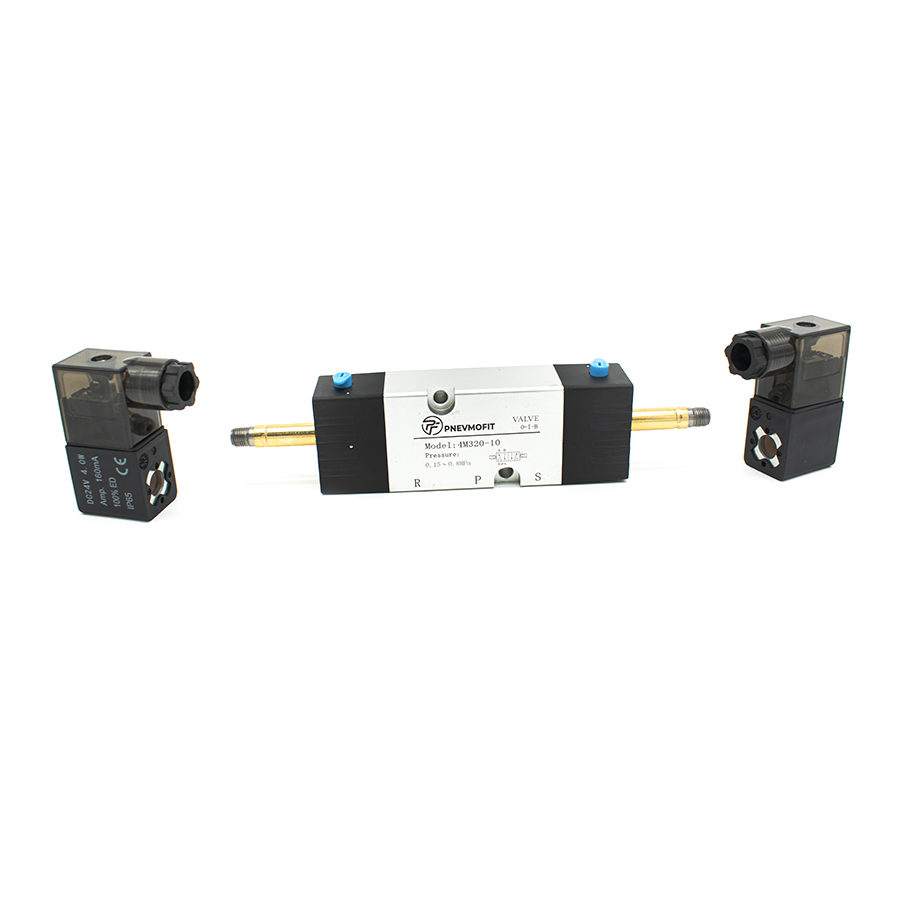

Пневмораспределитель серии 4M320-10 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления потоков сжатого воздуха в пневматических системах управления. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и соответствует требованиям ГОСТ 31061-2011 в части общих технических условий для пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Тип управления: Электропневматическое (пилотное) с двумя катушками. Переключение состояния происходит при подаче кратковременного импульса на соответствующий соленоид.
- Монтажный интерфейс: Выходной порт выполнен по стандарту NAMUR (межосевое расстояние 20 мм), что позволяет производить прямой монтаж на пневмоприводы запорной арматуры.
- Среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с распылением масла, так и без него.
- Защита: Электромагнитные катушки имеют класс защиты IP65, что гарантирует стабильную работу в условиях повышенной влажности и запыленности.
Технические параметры:
- Рабочее давление: 0.15–0.8 МПа (1.5–8 Бар).
- Максимальное допустимое давление: 1.2 МПа (12 Бар).
- Диапазон рабочих температур: от -20 до +70 °C.
- Присоединительная резьба: вход/вых G3/8", выхлоп G1/4".
- Максимальная частота срабатывания: 5 Гц.
