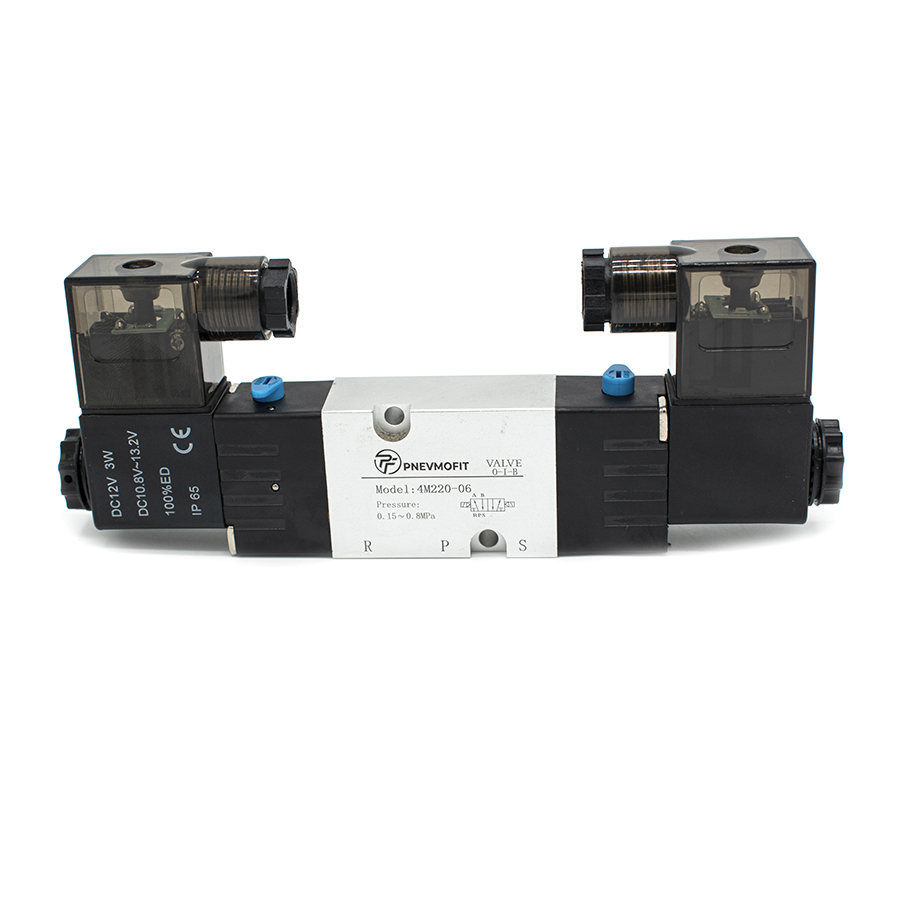

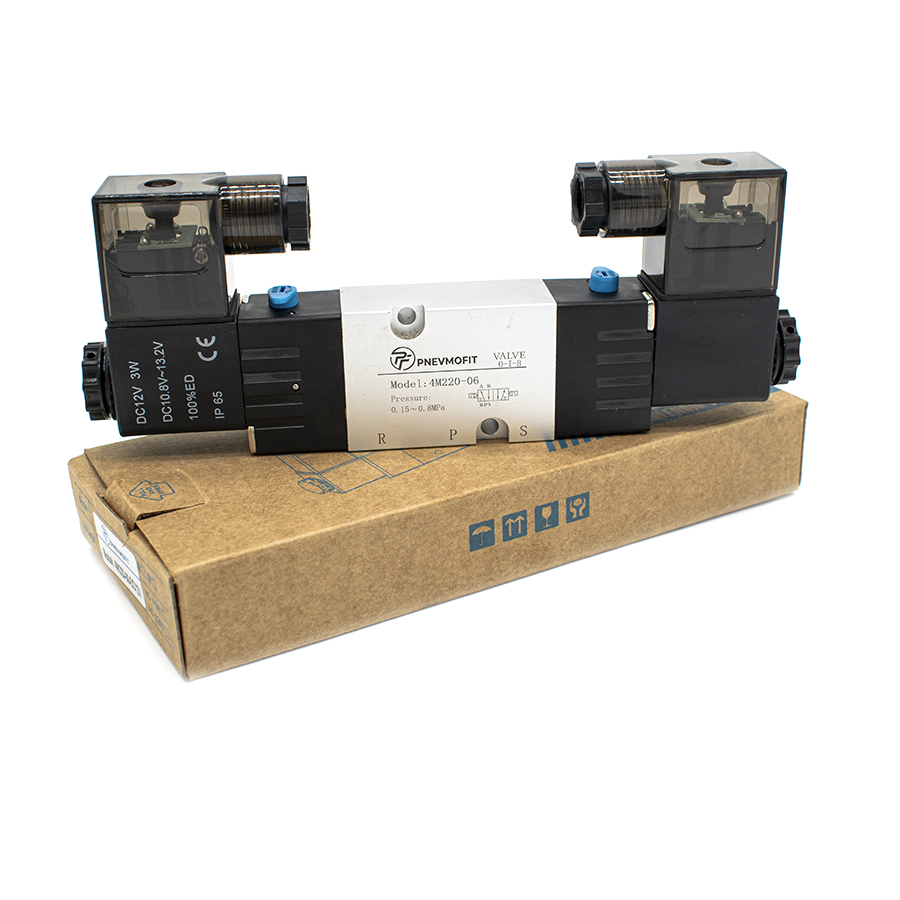

Техническое описание пневмораспределителя 4M220-06 DC12V
Пневмораспределитель серии 4M представляет собой электропневматическое устройство золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструктивное исполнение соответствует стандарту NAMUR, что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.
Основные технические параметры:
- Функциональная схема: 5/2 линейный/позиционный, обеспечивающий управление цилиндрами двустороннего действия.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Давление: Номинальное рабочее давление варьируется в диапазоне 0.15–0.8 МПа, максимальное выдерживаемое давление — 1.2 МПа.
- Электрические характеристики: Питание осуществляется постоянным током DC12V с допустимым отклонением напряжения ±10%. Потребляемая мощность катушки составляет 3W.
- Эксплуатационные показатели: Максимальная частота срабатывания — 5 циклов в секунду при минимальном времени отклика 0.05 сек. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015.
Конструктивные особенности:

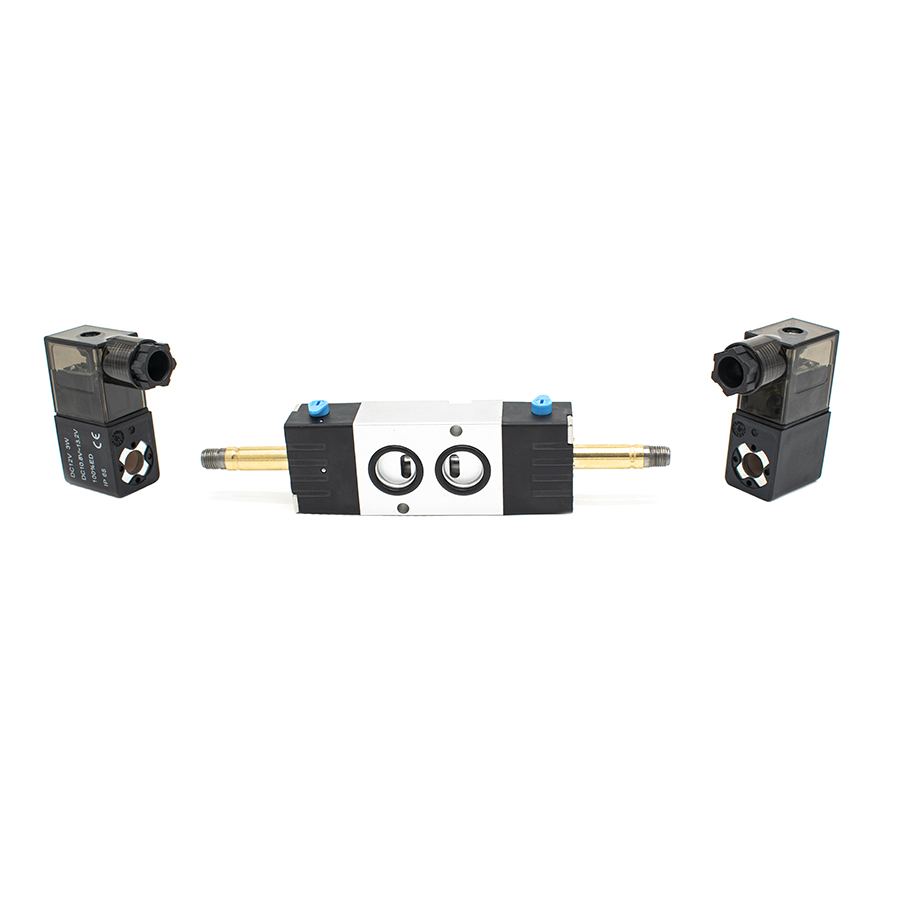

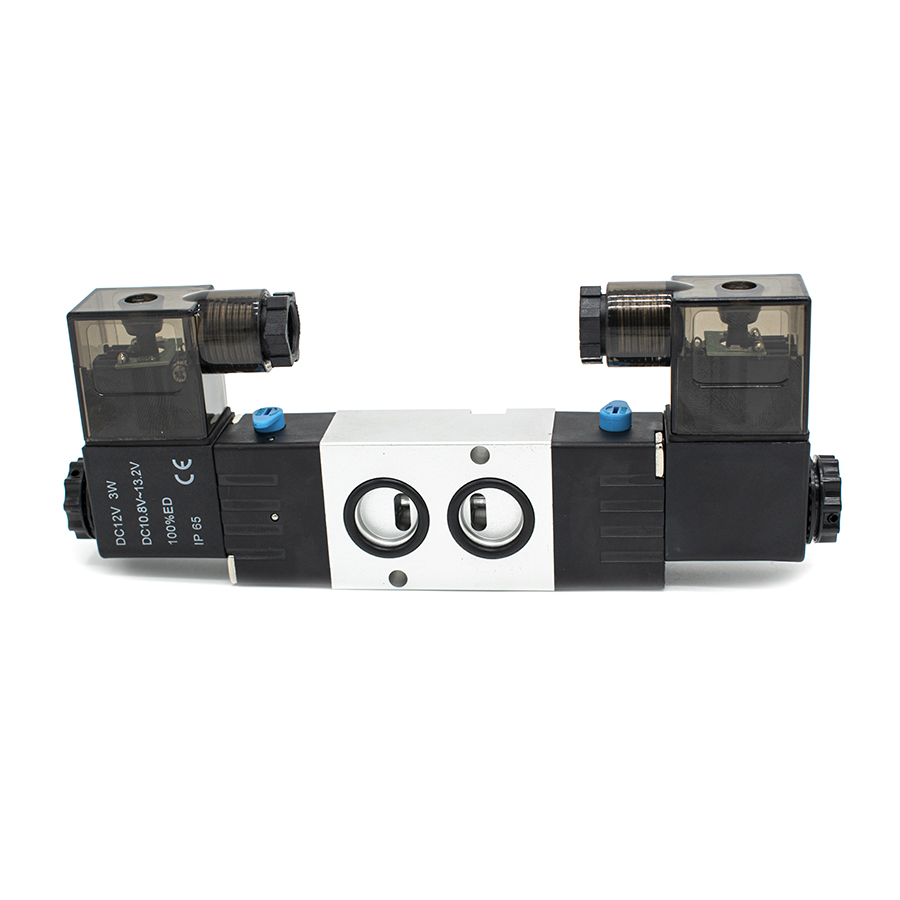

Корпус изделия выполнен из коррозионностойкого алюминиевого сплава. Присоединительные порты имеют резьбовое соединение G1/8". Устройство сохраняет работоспособность в широком температурном диапазоне от -20 °C до +70 °C, что соответствует климатическому исполнению по ГОСТ 15150-69.
