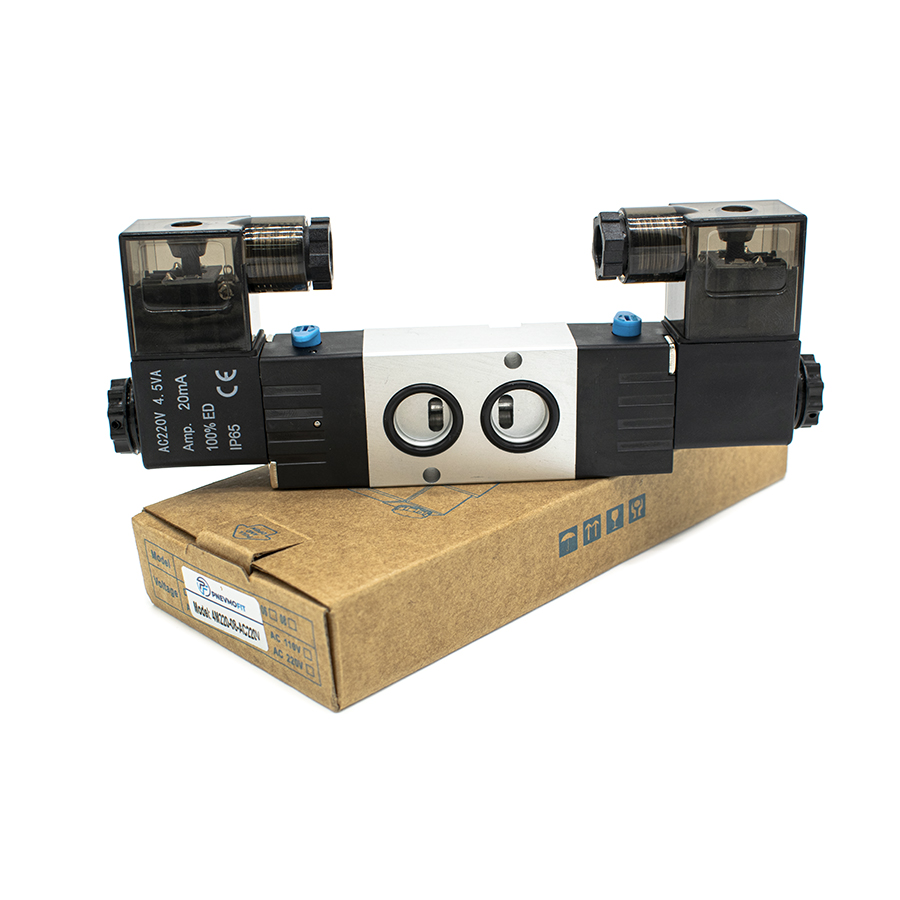

Техническое описание пневмораспределителя 4M220-08 AC220V

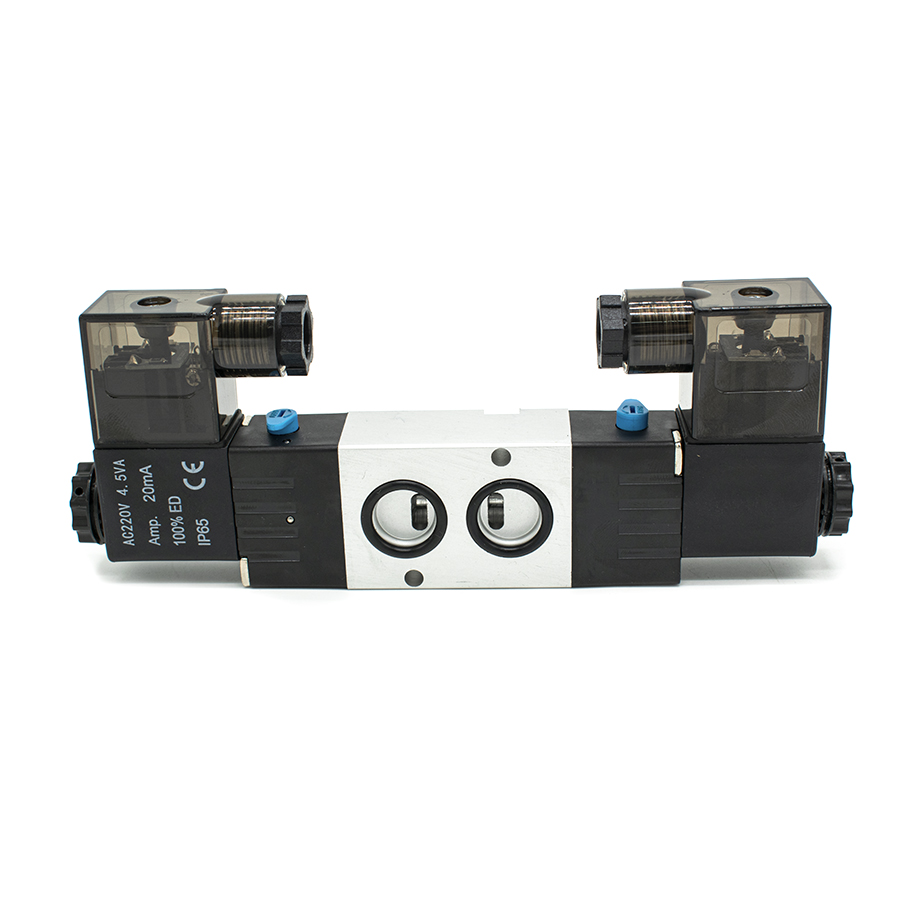

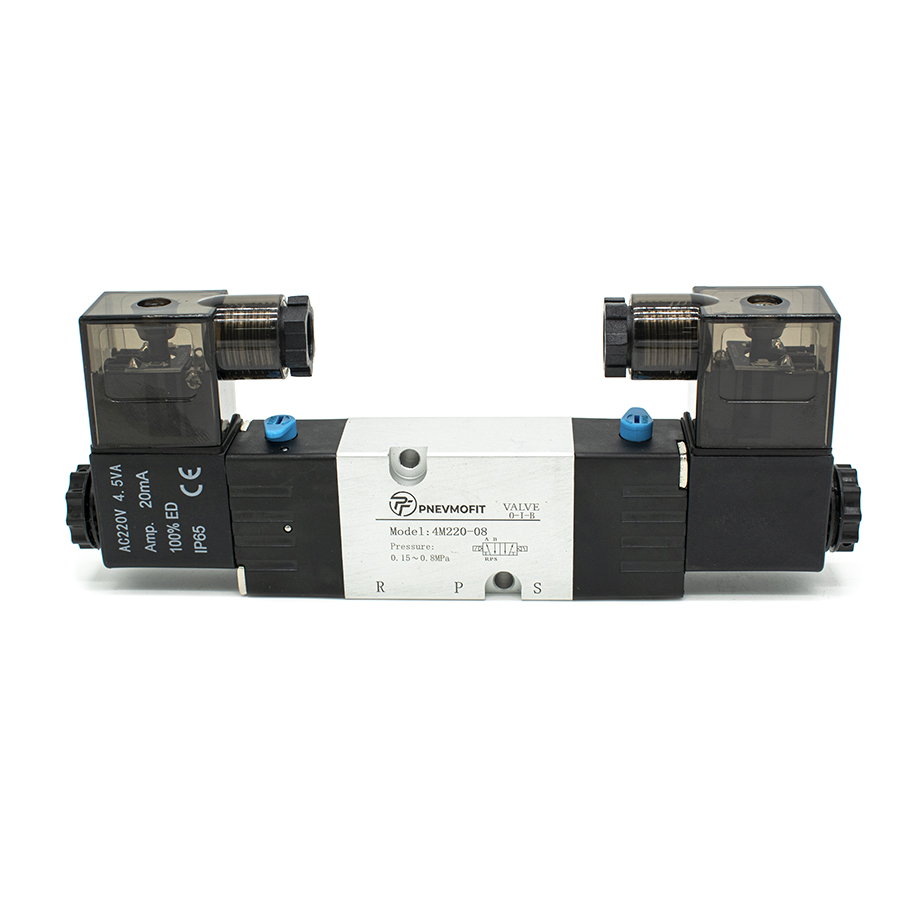

Пневмораспределитель серии 4M представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует стандартам NAMUR, что обеспечивает возможность прямого монтажа на пневмоприводы арматуры.

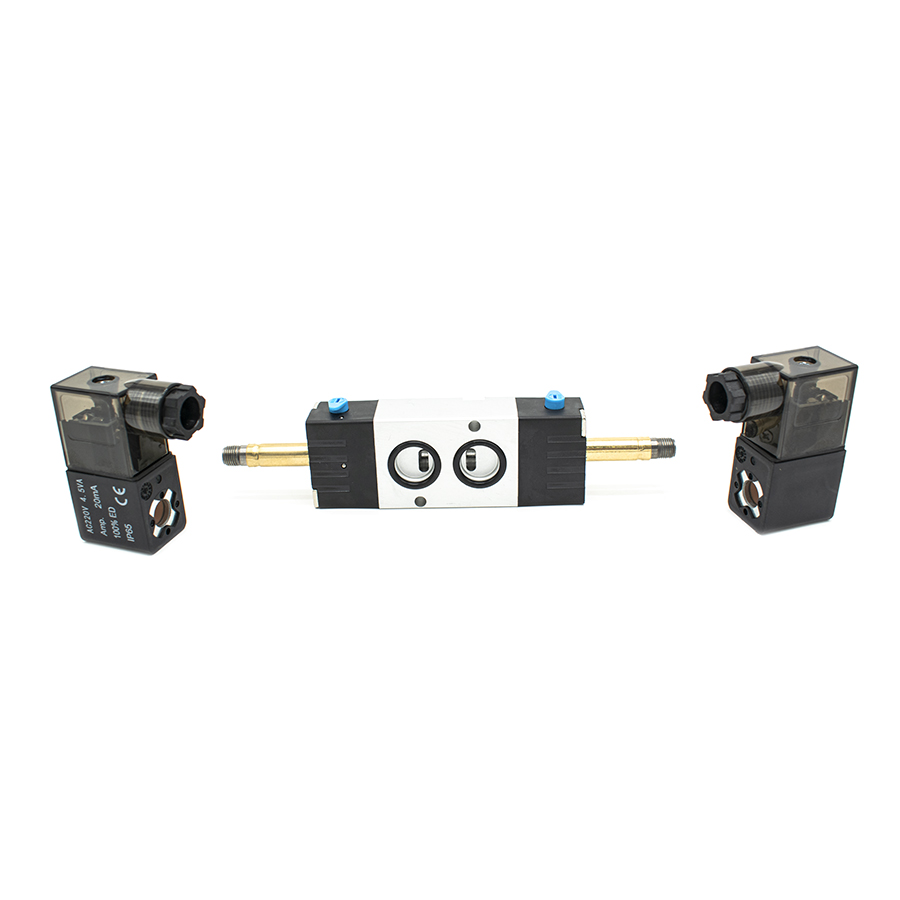

Аппарат функционирует на базе пилотного управления. При подаче электрического сигнала на одну из электромагнитных катушек происходит перемещение основного золотника, который фиксируется в крайнем положении до подачи встречного сигнала. Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность узла.
Эксплуатация изделия должна осуществляться в соответствии с ГОСТ 15150-69 (исполнение по климатическим категориям) и ГОСТ 17433-80, регламентирующим классы чистоты сжатого воздуха. Степень защиты оболочки электромагнита соответствует классу IP65 по ГОСТ 14254-2015, что гарантирует пыленепроницаемость и защиту от водяных струй.
Технические характеристики:
- Тип распределителя: 5/2 бистабильный (две катушки);
- Присоединительная резьба (вход/выход): G1/4";
- Присоединительная резьба (выхлоп): G1/8";
- Рабочее давление: 0.15 – 0.8 МПа (макс. 1.2 МПа);
- Напряжение питания: AC 220V (допустимое отклонение ±10%);
- Температурный диапазон: от -20 до +70 °C;
- Максимальная частота срабатывания: 5 Гц.
