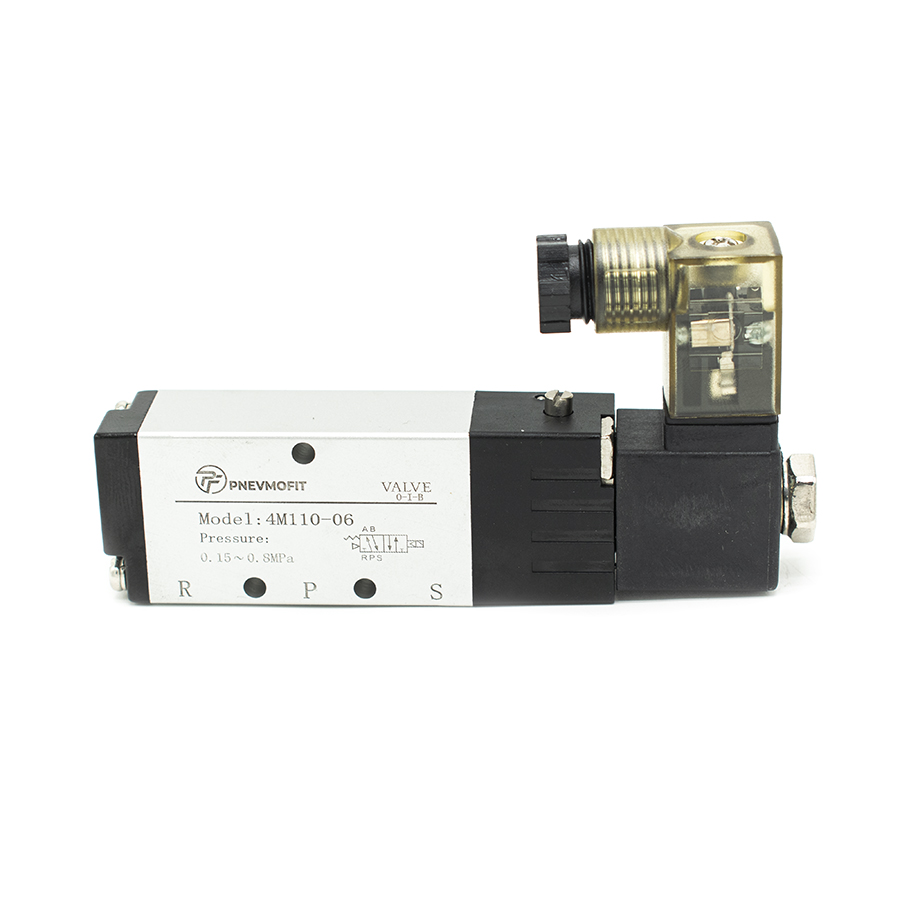

Техническое описание пневмораспределителя 4M110-06 DC24V
Пневмораспределитель серии 4M представляет собой устройство золотникового типа с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по схеме 5/2 (пятилинейный двухпозиционный) и является моностабильной с пружинным возвратом в исходное состояние.
Конструктивные и эксплуатационные особенности:

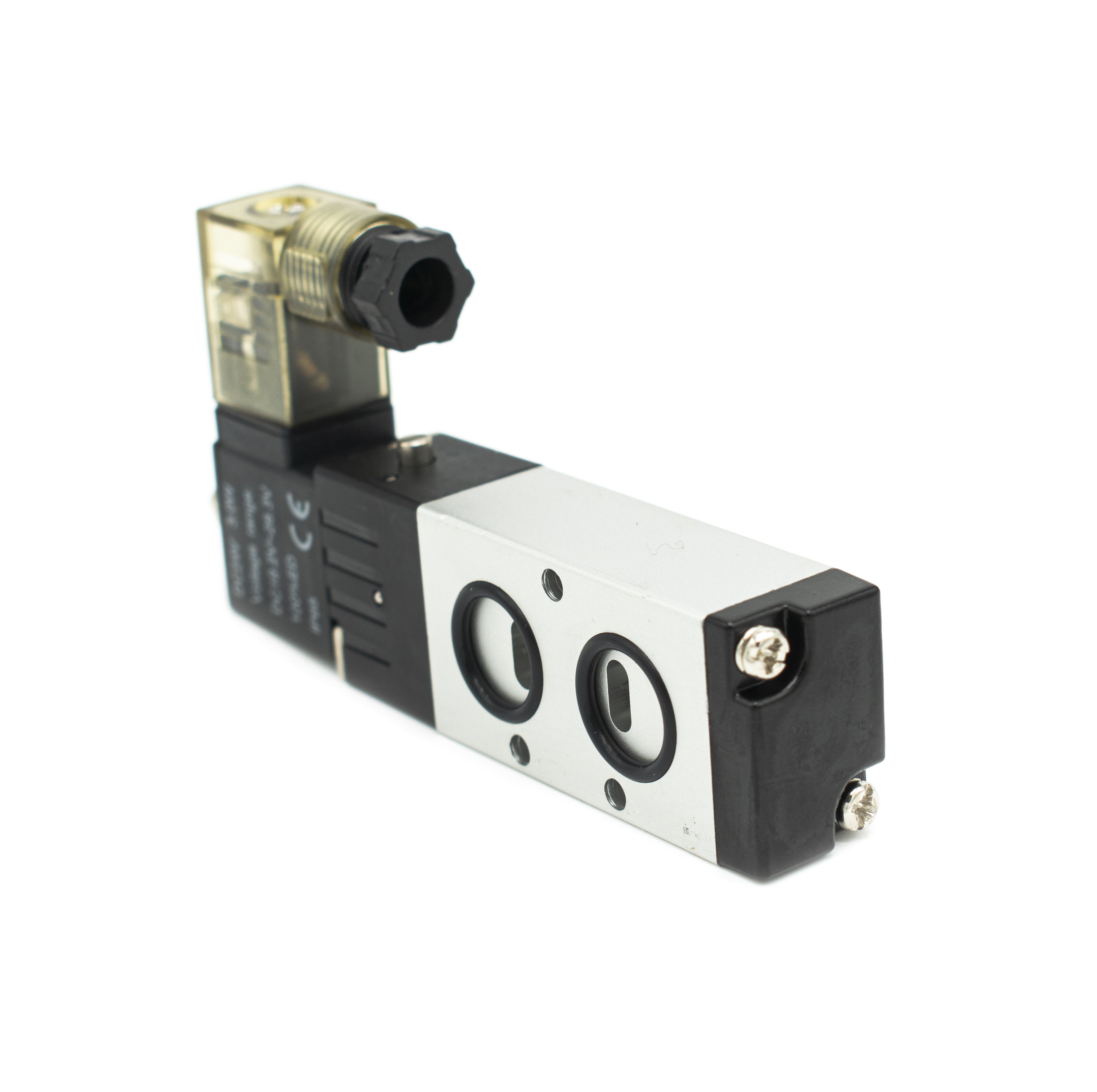

- Интерфейс NAMUR: Выходное присоединение соответствует стандарту NAMUR (16 мм), что позволяет осуществлять прямой монтаж на пневмоприводы запорной арматуры.
- Материалы: Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства.

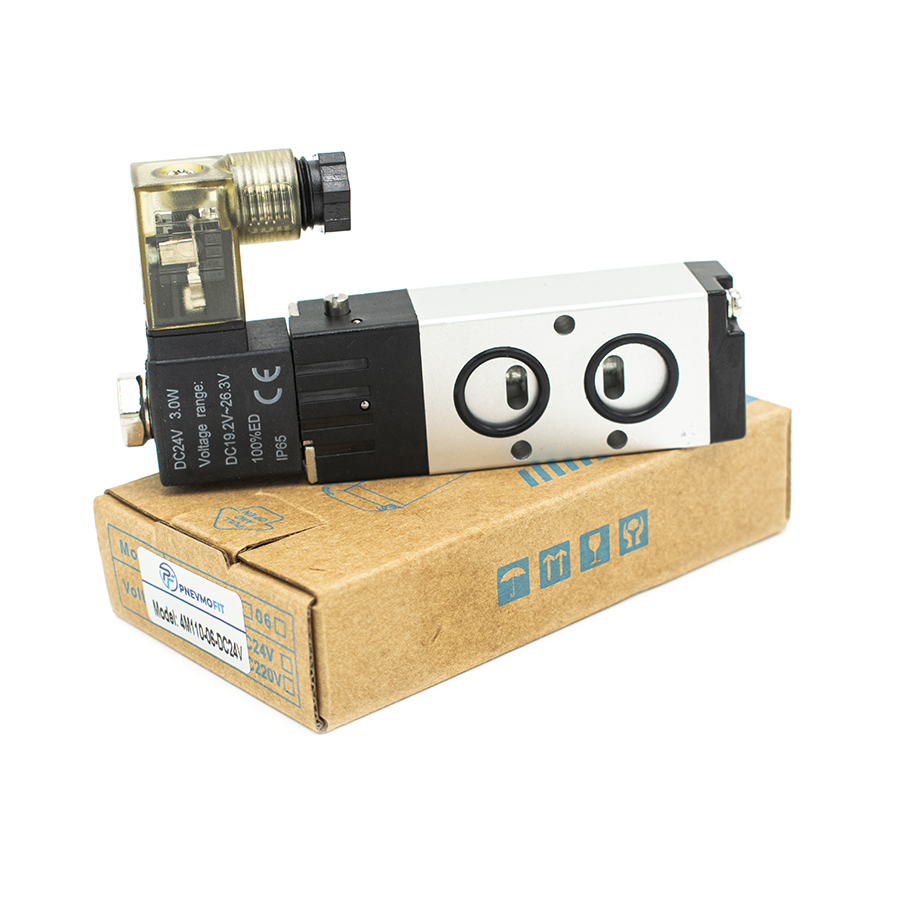

- Электромагнитный привод: Катушка с напряжением питания 24V DC обладает мощностью 3W и степенью защиты IP65, что гарантирует надежную работу в условиях повышенной влажности и запыленности.
- Стандартизация: Изделие спроектировано и испытано в соответствии с требованиями ГОСТ 31061-2012 (Пневмоприводы. Общие методы испытаний и характеристики), что подтверждает его эксплуатационную надежность.
Технические характеристики:
- Рабочая среда: Сжатый воздух, очищенный до тонкости фильтрации не менее 40 мкм (согласно ГОСТ стандартам чистоты воздуха).
- Давление: Рабочий диапазон составляет 1.5–8 Бар при максимальном кратковременном давлении до 12 Бар.
- Температурный режим: Эксплуатация допускается в диапазоне от -20 °C до +70 °C.
- Динамические параметры: Максимальная частота срабатывания — 5 циклов в секунду; минимальное время отклика — 0.05 сек.

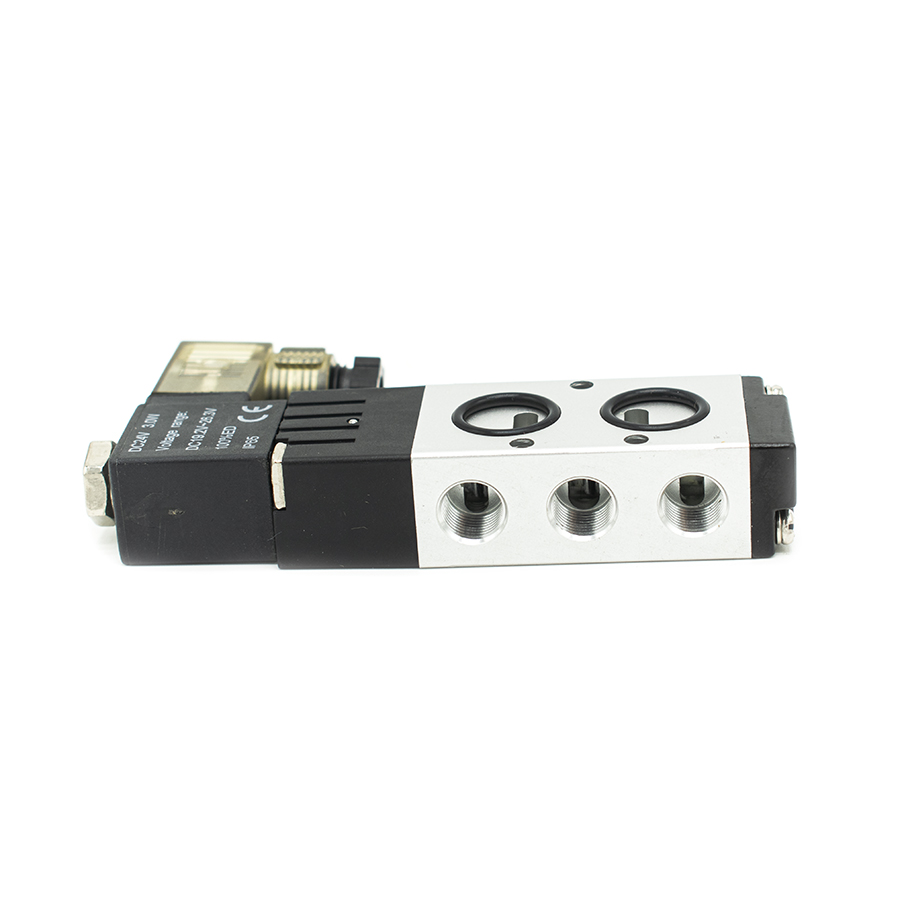

- Присоединительная резьба: Порты входа и выхлопа имеют размер G1/8".
