Техническое описание пневмораспределителя 4M120-06 DC12V

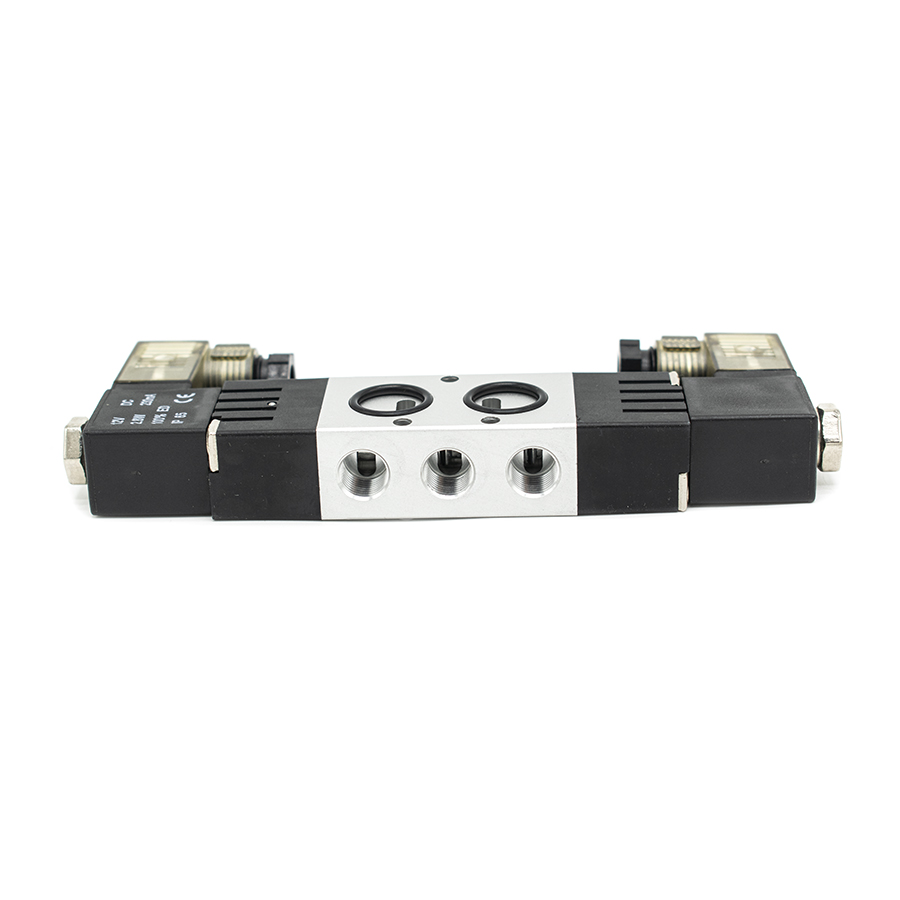

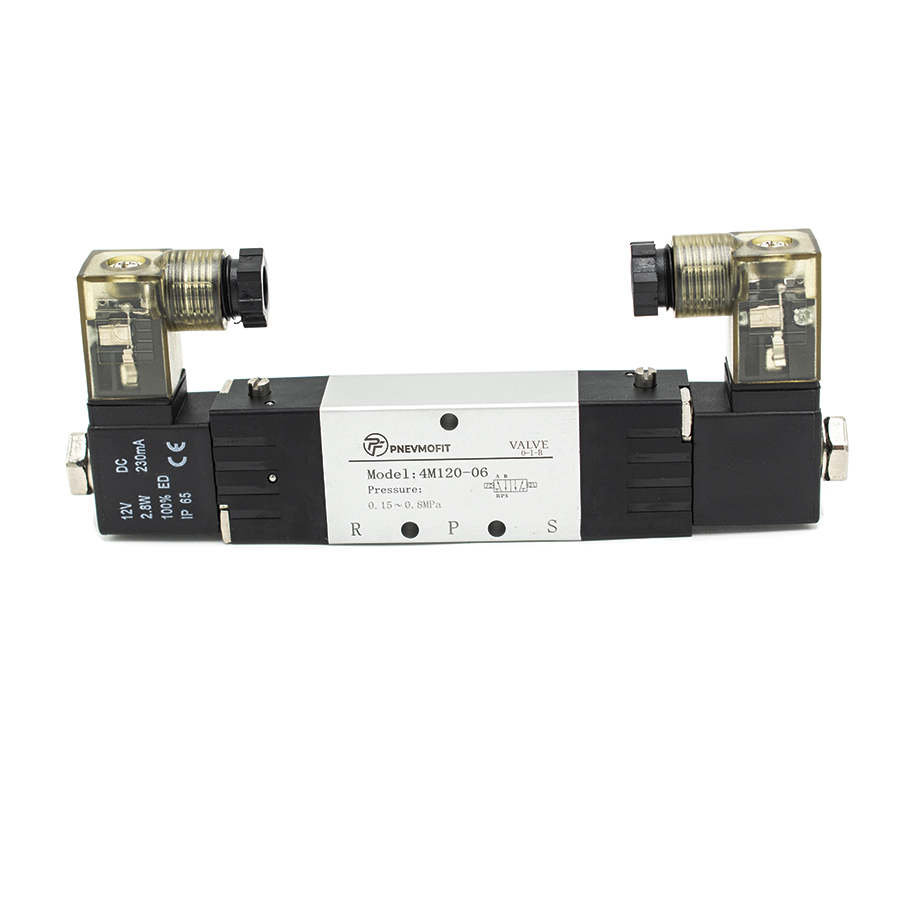

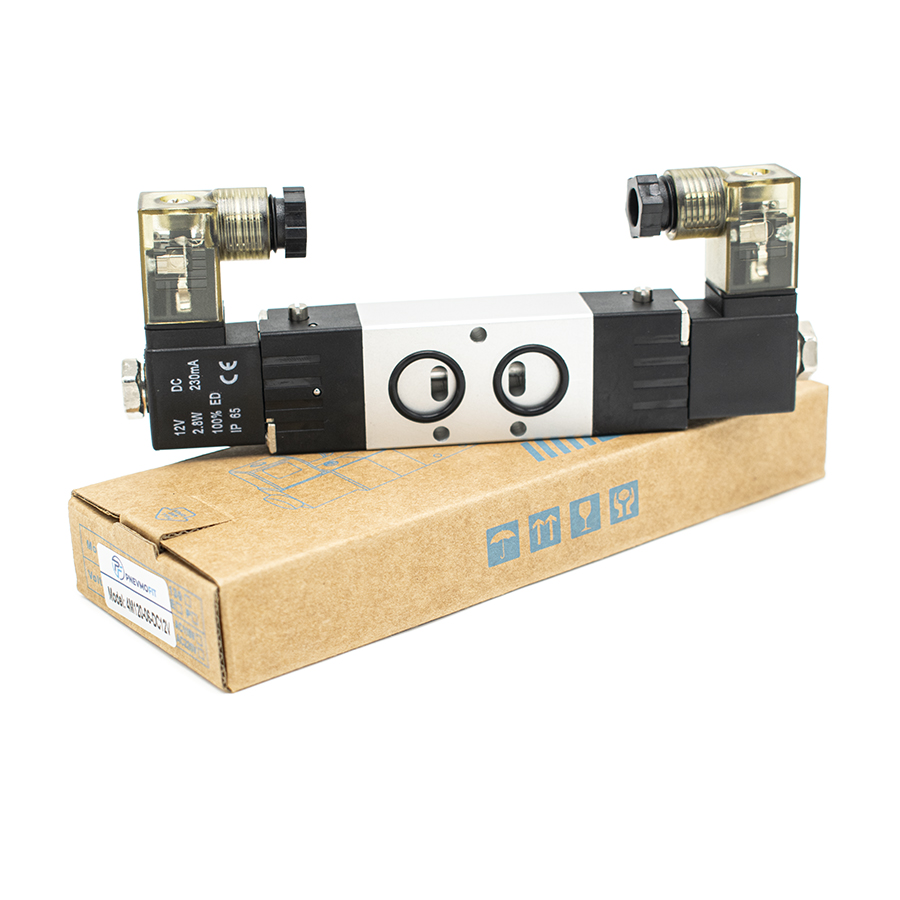

Пневмораспределитель серии 4M120-06 представляет собой электропневматическое устройство золотникового типа, предназначенное для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по схеме 5/2 (пятилинейный двухпозиционный) и обладает бистабильным принципом работы (двустороннее электромагнитное управление с двумя катушками).
Конструктивное исполнение соответствует стандарту ГОСТ 31061-2011 (МЭК 60050-445:2002) в части общих требований к пневматическим приводам и устройствам управления. Выходной интерфейс выполнен согласно стандарту NAMUR, что обеспечивает возможность прямого монтажа на пневмоприводы запорной арматуры.
Основные технические параметры:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Режим эксплуатации: Диапазон рабочего давления составляет 0.15–0.8 МПа (1.5–8 бар) при кратковременном выдерживании пиковых нагрузок до 1.35 МПа.
- Электрические характеристики: Питание осуществляется от источника постоянного тока 12V (DC) с допустимым отклонением напряжения ±10%. Потребляемая мощность катушки составляет 2.8W.
- Динамические показатели: Максимальная частота срабатывания — 5 циклов в секунду, минимальное время переключения — 0.05 сек.
- Защита и износостойкость: Корпус из алюминиевого сплава обеспечивает теплоотвод и механическую прочность. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015.
Устройство сохраняет работоспособность в широком температурном диапазоне от -20 °C до +70 °C, что позволяет использовать его в различных климатических условиях при соблюдении требований к точке росы подаваемого воздуха.
