Техническое описание пневмораспределителя 4M310-08 DC24V

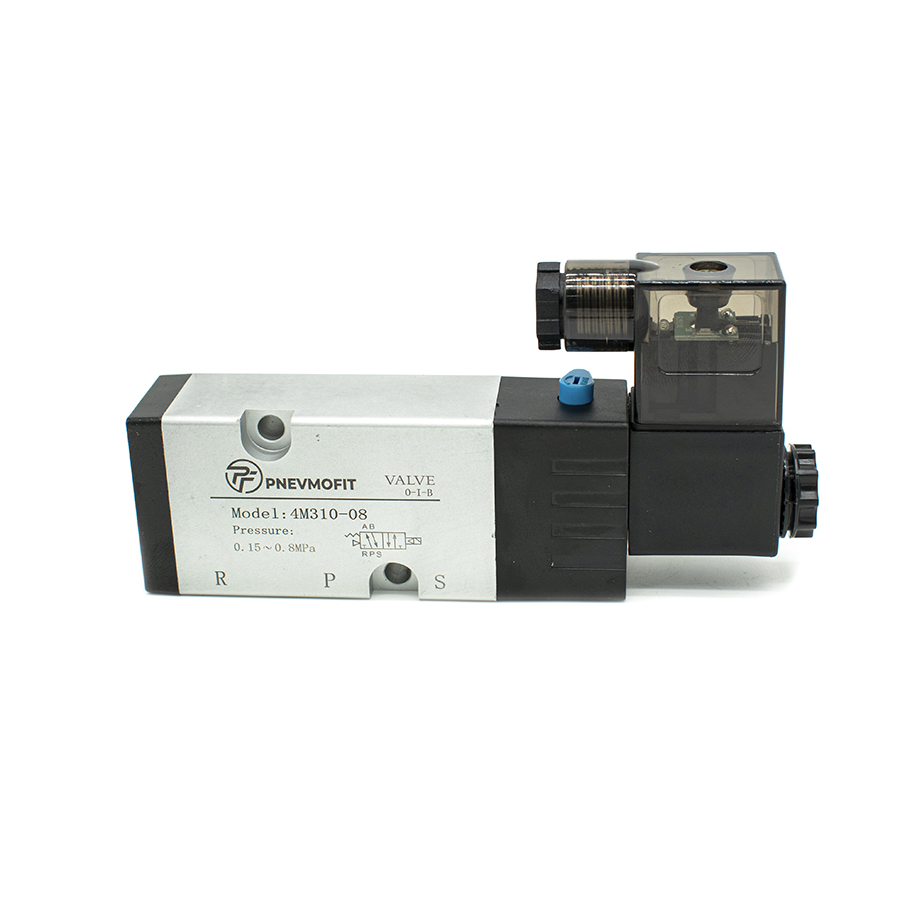

Пневмораспределитель серии 4M представляет собой устройство с электропневматическим управлением, выполненное по схеме 5/2 (пятилинейный двухпозиционный, моностабильный). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует стандарту ГОСТ 31288-2005 (Пневмоприводы. Общие технические условия) и имеет присоединительную поверхность типа NAMUR, что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.
Основные технические характеристики:
- Тип управления: Одностороннее электромагнитное управление с пружинным возвратом.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Давление: Рабочий диапазон составляет 0.15–0.8 МПа, выдерживаемое максимальное давление — до 1.2 МПа.
- Температурный режим: Эксплуатация допускается в диапазоне от -20 °C до +70 °C.

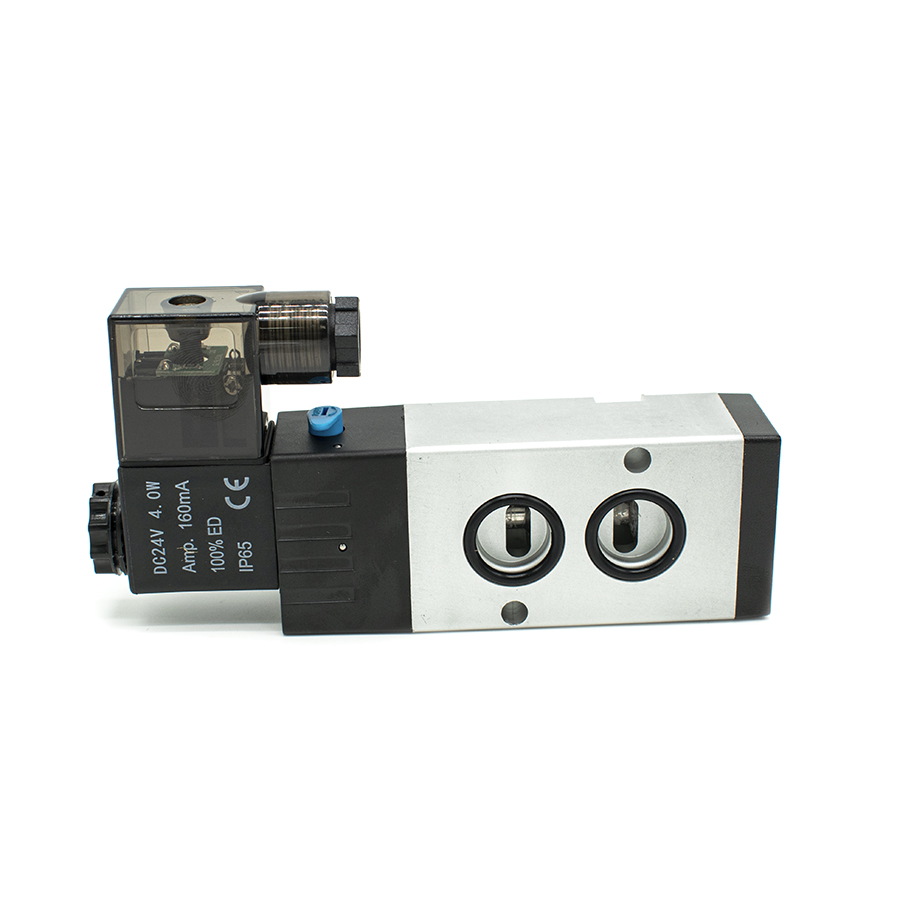

- Электрические параметры: Напряжение питания DC 24V при потребляемой мощности 4W. Класс защиты соленоида соответствует IP65.
- Быстродействие: Минимальное время срабатывания составляет 0.05 сек при максимальной частоте до 5 циклов в секунду.
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность механизма в условиях интенсивной эксплуатации.
