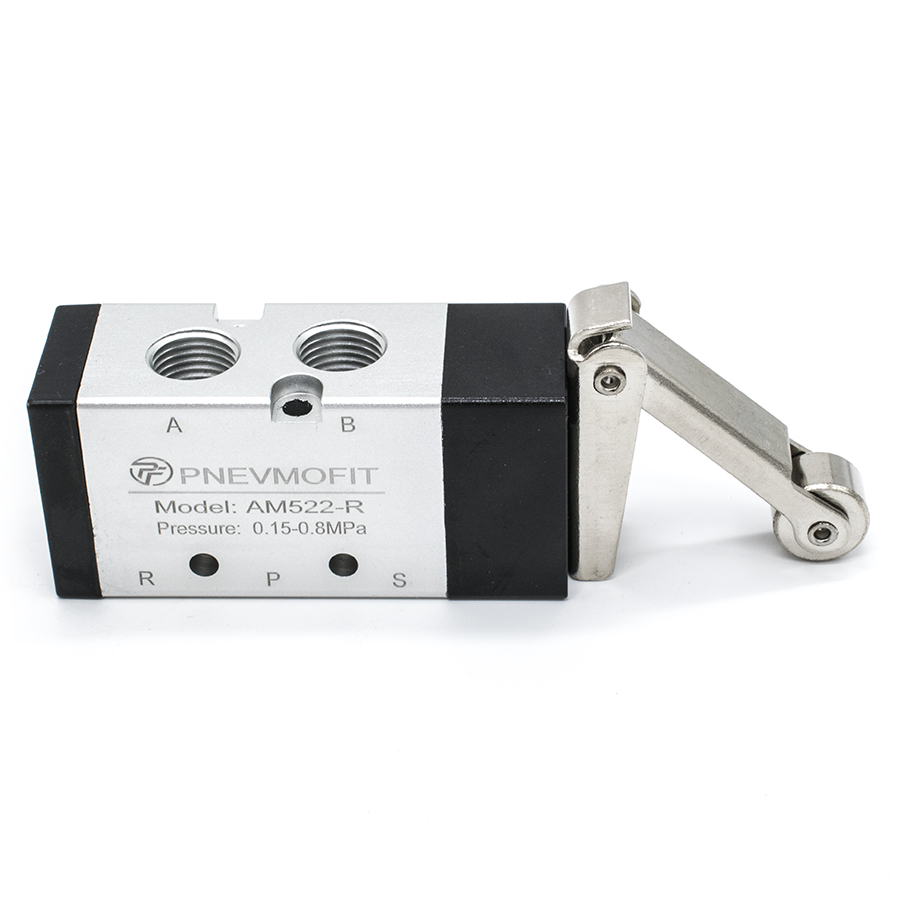

Техническое описание пневмораспределителя AM522-R
Пневматический распределитель серии AM522-R представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 (МЭК 60068-2-6:2007) в части эксплуатационных характеристик и надежности пневмоприводов.
Конструктивные особенности и принцип работы
Переключение внутренних каналов осуществляется посредством внешнего механического воздействия на роликовый концевой выключатель (исполнение R). Золотниковый механизм обеспечивает высокую герметичность и точность позиционирования. Корпус изделия выполнен из коррозионностойкого алюминиевого сплава, что гарантирует долговечность при эксплуатации в тяжелых условиях.
Технические параметры:
- Тип распределителя: 5/2 линейный/позиционный;
- Тип управления: механический (ролик);
- Присоединительная резьба: G1/4";
- Условный проход (эффективное сечение): 12 мм² (Cv=0.67);
- Рабочая среда: подготовленный сжатый воздух (фильтрация не менее 40 мкм) согласно ГОСТ 17433-80;
- Диапазон рабочего давления: от 0 до 0.8 МПа;
- Максимально допустимое давление: 1.0 МПа;
- Температурный диапазон: от -5°C до +60°C;
- Класс защиты: IP65.
Данное оборудование является оптимальным решением для автоматизации производственных циклов, где требуется фиксация положения подвижных узлов механизмов с помощью путевых выключателей.
