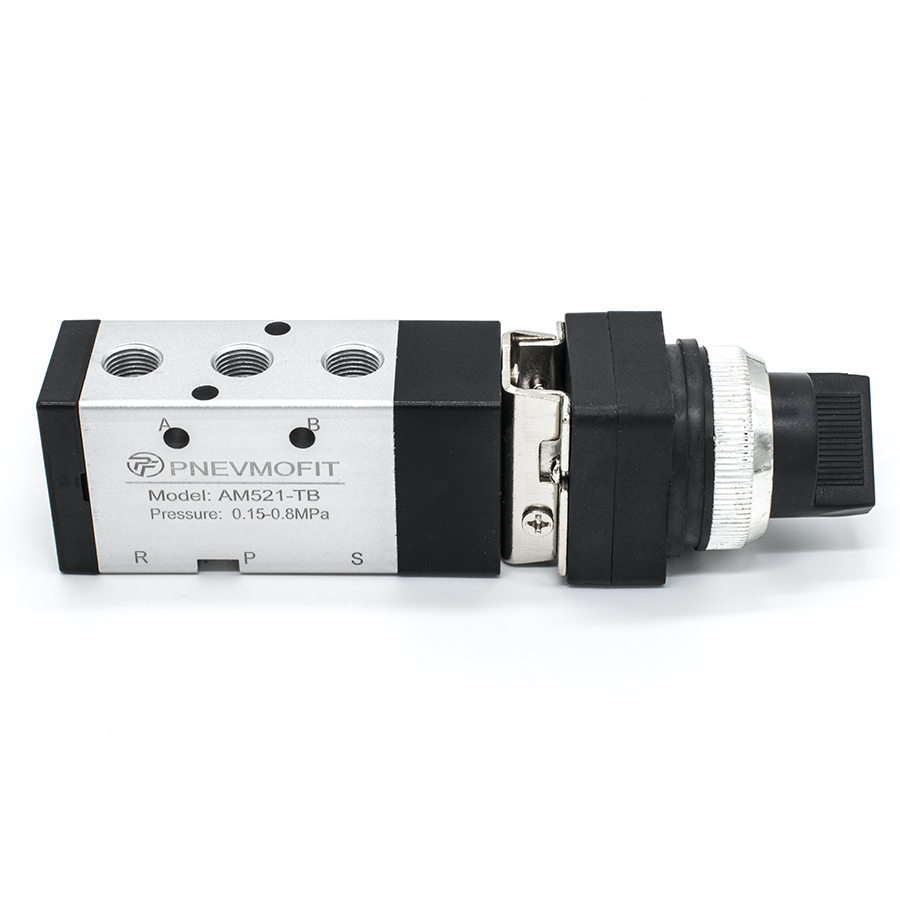

Техническое описание пневмораспределителя AM521-TB
Пневматический распределитель серии AM521-TB представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует путем коммутации внутренних каналов с входными и выходными портами в соответствии с заданной логической схемой.
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое, реализовано в виде поворотного выключателя со стрелкой (индекс TB), обеспечивающего четкую фиксацию положений.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность конструкции.
- Герметичность: Соответствует классу защиты IP65, обеспечивая надежную работу в условиях запыленности и воздействия влаги.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 31441.1-2011 (Оборудование неэлектрическое, предназначенное для использования в потенциально взрывоопасных средах) и соответствует общим техническим условиям для пневматических приводов по ГОСТ 18460-91.
Технические характеристики:
- Присоединительная резьба: G1/8";
- Эффективная площадь сечения: 12 мм² (Cv=0.67);
- Диапазон рабочего давления: 0 – 0.8 МПа;
- Максимально допустимое давление: 1.0 МПа;
- Температурный диапазон эксплуатации: от -5 до +60 °C.
