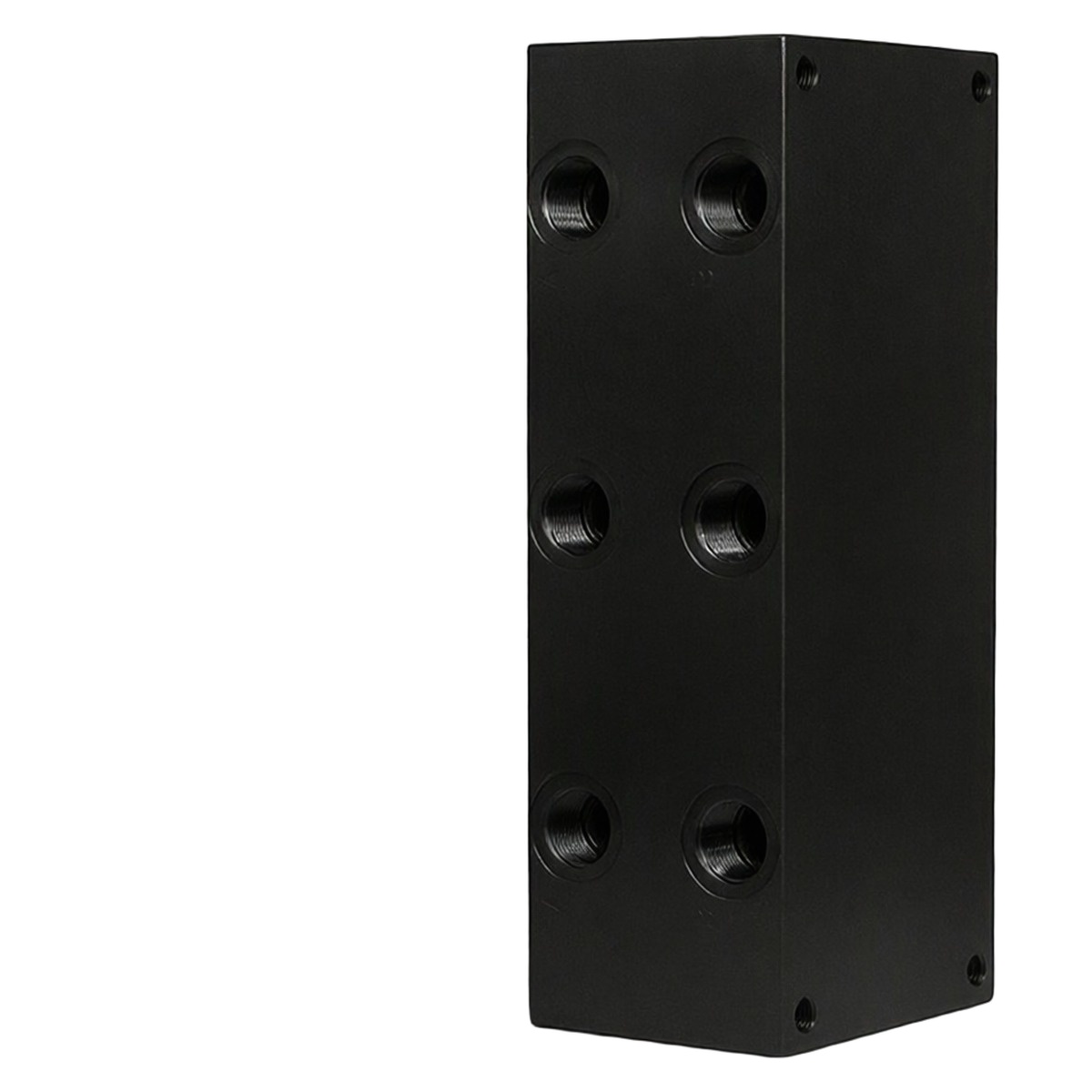

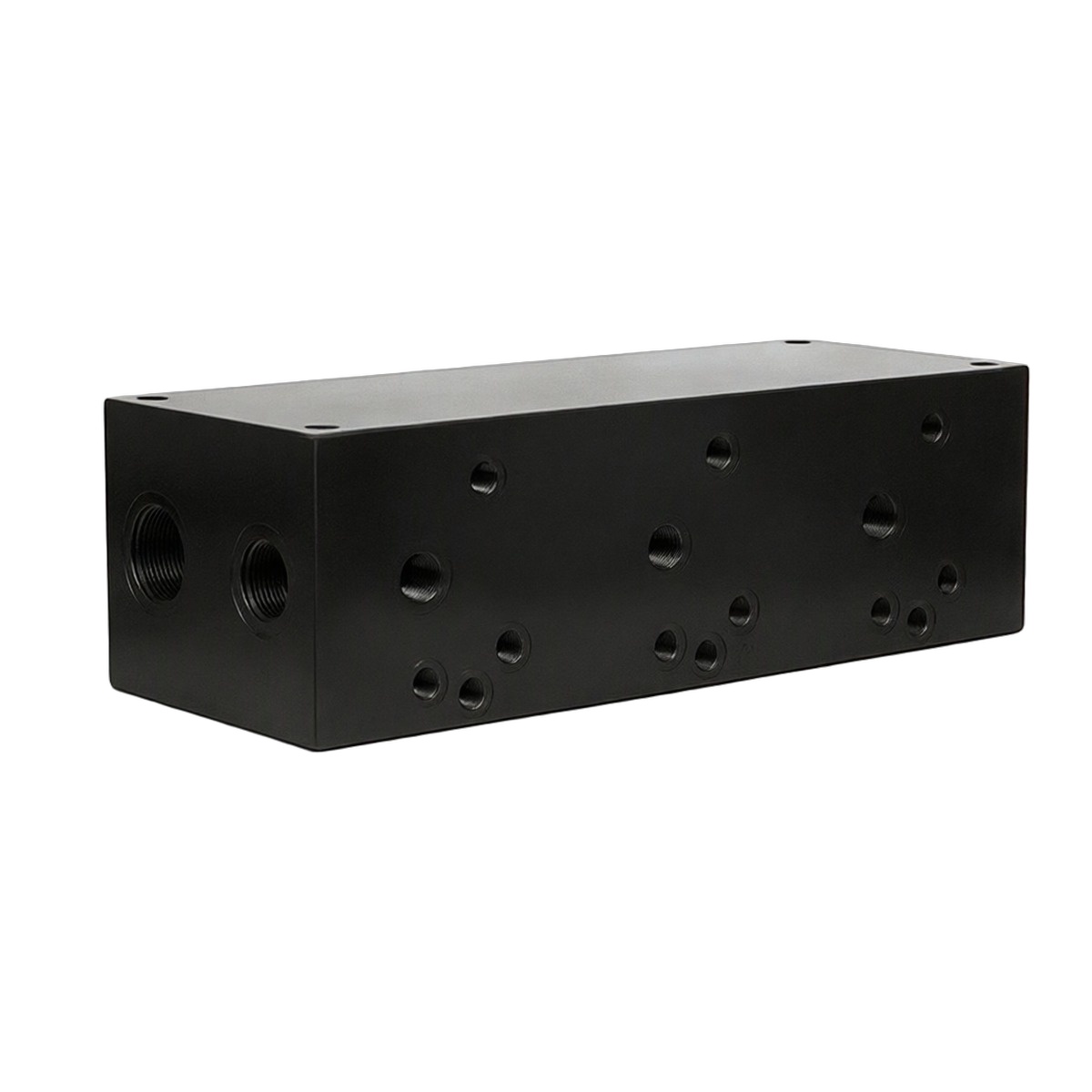

EM207/3Y - Плита для распределителей и клапанов Ду16, трехместная, ISO 4401-07 / CETOP07, P-A-B= G1", T=G11/4", MA-MB=G1/4", сбоку
Присоединительная плита стальная трёхместная для гидравлических распределителей и клапанов NG16, с расположением монтажных отверстий, согласно ISO 4401-07. Плита стальная EM207/3Y предназначена для перехода с притычного монтажа на резьбовой для гидравлических клапанов и распределителей. Вариант плиты EM207/3Y - с каналами, смотрящими в бок. Типоразмер 16 мм; материал - сталь; макс. рабочее давление 350 бар. Плита стальная EM207/3Y производится в Китае и является аналогом европейской плиты EM207/3Y. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу. Типоразмер 16 (D07) • pmax 350 бар Предназначен для параллельного подключения двух или более клапанов ISO 4401-07 (CETOP 07) для создания компактной гидравлики на каждой оси по вертикали. Штабелируемые модели с монтажным интерфейсом для гидравлических клапанов. Гибкая конструкция различных модульной гидроаппаратуры позволяет просто создавать гидросхемы без использования труб и фитингов. Можно установить максимум 6 параллельных модульных секций клапанов. Максимальная скорость потока может быть увеличена вдвое, если питание вспомогательных пластин подается с обоих концов. Серийные плиты изготавливаются из стали. При выборе других материалов обратитесь в наш технический отдел для уточнения их характеристик и возможности использования. В комплект поставки не входят комплекты крепежных шпилек для сборки клапанов. В стандартном исполнении серийная плита стальная имеет защиту поверхности фосфатированием.
Характеристики
- Тип клапана: Распределитель
- Типоразмер устанавливаемого клапана: Ду16
- Резьба: P, A и B= G1", T=G1"1/4, MA и MB=G1/4"
- Максимальное рабочее давление, бар: 350
- Материал: Сталь
- Тип плиты: Многоместная
- Количество мест: 3
- Стандарт монтажа: ISO 4401-07 / CETOP07
- Покрытие: Фосфатирование
- Марка стали: Сталь 45
- Тип монтажа: трубный
- Макс. класс чистоты масла по ГОСТ 17216: 14
- Вес в кг: 53
- Габариты в см: 13x16x40
- Страна производства: Китай
Совместимость: Bosch Rexroth.
