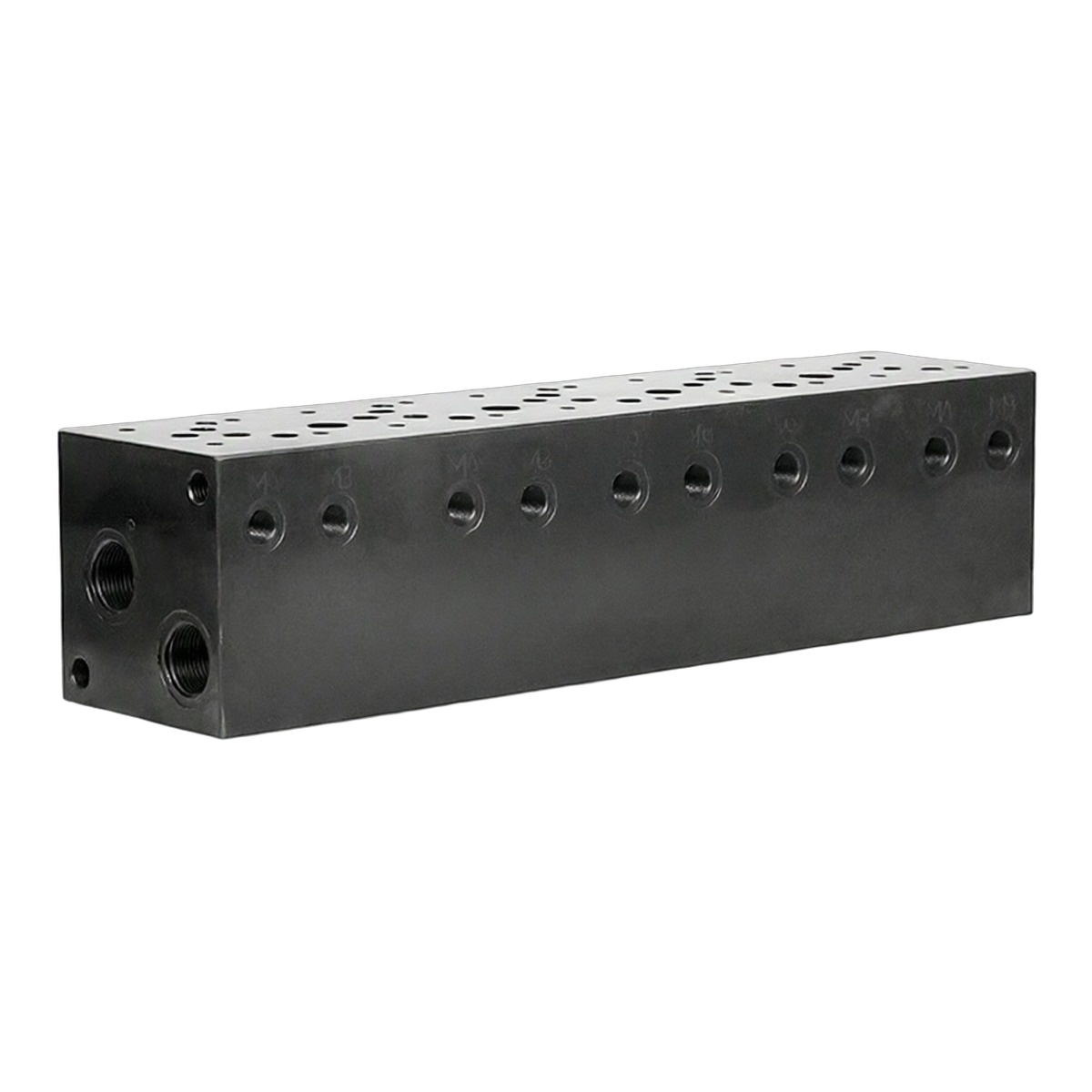

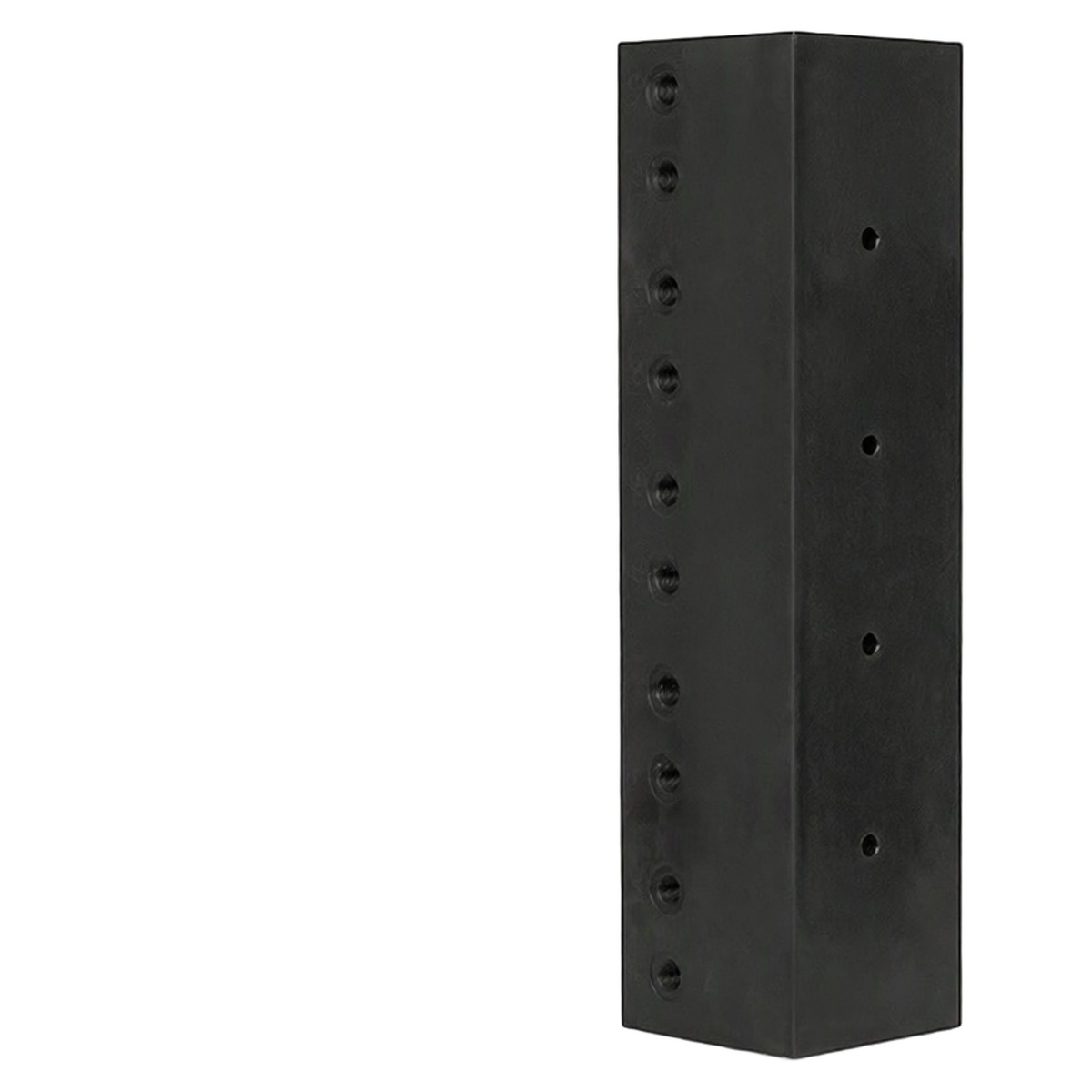

PD10-10A5-ST - Пятиместная стальная плита для гидравлических распределителей и клапанов NG10
Присоединительная плита стальная пятиместная для гидравлических распределителей и клапанов NG10, с расположением монтажных отверстий, согласно ISO 4401-05. Плита стальная PD10-10A5-ST предназначена для перехода с притычного монтажа на резьбовой для гидравлических клапанов и распределителей . Вариант плиты PD10-10A5-ST - с каналами, смотрящими в бок. Типоразмер 10 мм; материал - сталь; макс. рабочее давление 350 бар. Плита стальная PD10-10A5-ST производится в Китае и является аналогом европейской плиты EM235/5Y. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу. Типоразмер 10 (D05) • pmax 250 бар Предназначен для параллельного подключения двух или более клапанов ISO 4401-05 (CETOP 05) для создания компактной гидравлики на каждой оси по вертикали. Штабелируемые модели с монтажным интерфейсом для гидравлических клапанов. Гибкая конструкция различных модульной гидроаппаратуры позволяет просто создавать гидросхемы без использования труб и фитингов. Можно установить максимум 6 параллельных модульных секций клапанов. Максимальная скорость потока может быть увеличена вдвое, если питание вспомогательных пластин подается с обоих концов. Серийные плиты изготавливаются из стали. В комплект поставки не входят комплекты крепежных шпилек для сборки клапанов. В стандартном исполнении серийная плита стальная имеет защиту поверхности фосфатированием.
Характеристики
- Тип клапана: Распределитель
- Типоразмер устанавливаемого клапана: Ду10
- Резьба: P и Т = G3/4"; А и В = G3/4"
- Максимальное рабочее давление, бар: 350
- Материал: Сталь
- Тип плиты: Многоместная
- Количество мест: 5
- Стандарт монтажа: ISO 4401-05 / CETOP05
- Покрытие: Фосфатирование
- Марка стали: Сталь 45
- Тип монтажа: трубный
- Макс. класс чистоты масла по ГОСТ 17216: 14
- Вес в кг: 35
- Габариты в см: 10x10x42
- Страна производства: Китай
- Каналы МА и МВ: есть, G1/4"
Совместимость: Bosch Rexroth.
Под заказ, отгрузка 1–5 рабочих дней со склада в Санкт-Петербурге. Работаем с юрлицами и ИП: счёт, УПД, доставка по России. Подбор и расчёт — по телефону +7 (909) 019-08-00 или info@spbetz.ru.
Характеристики и изображение — по данным производителя; внешний вид изделия может отличаться от изображения.
