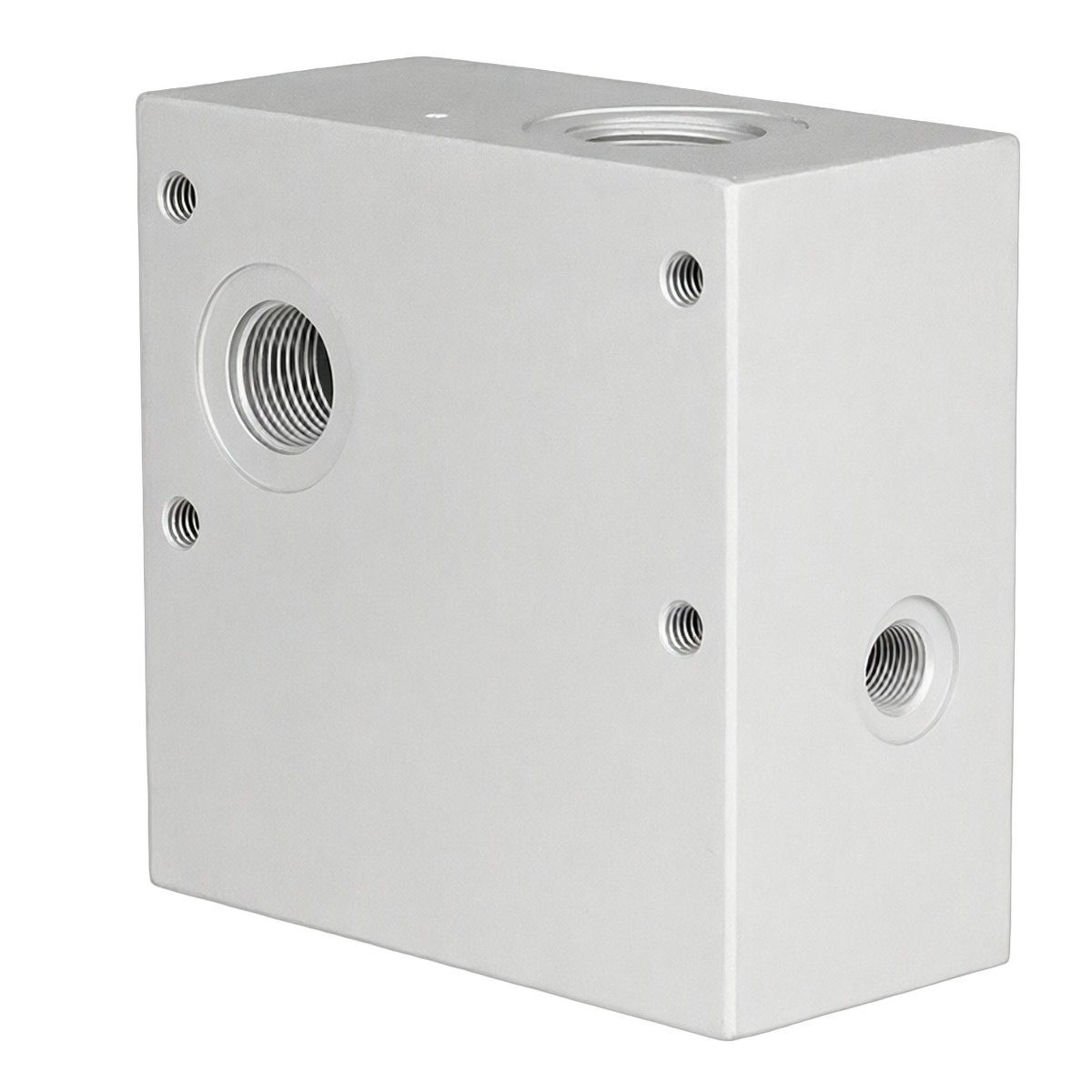

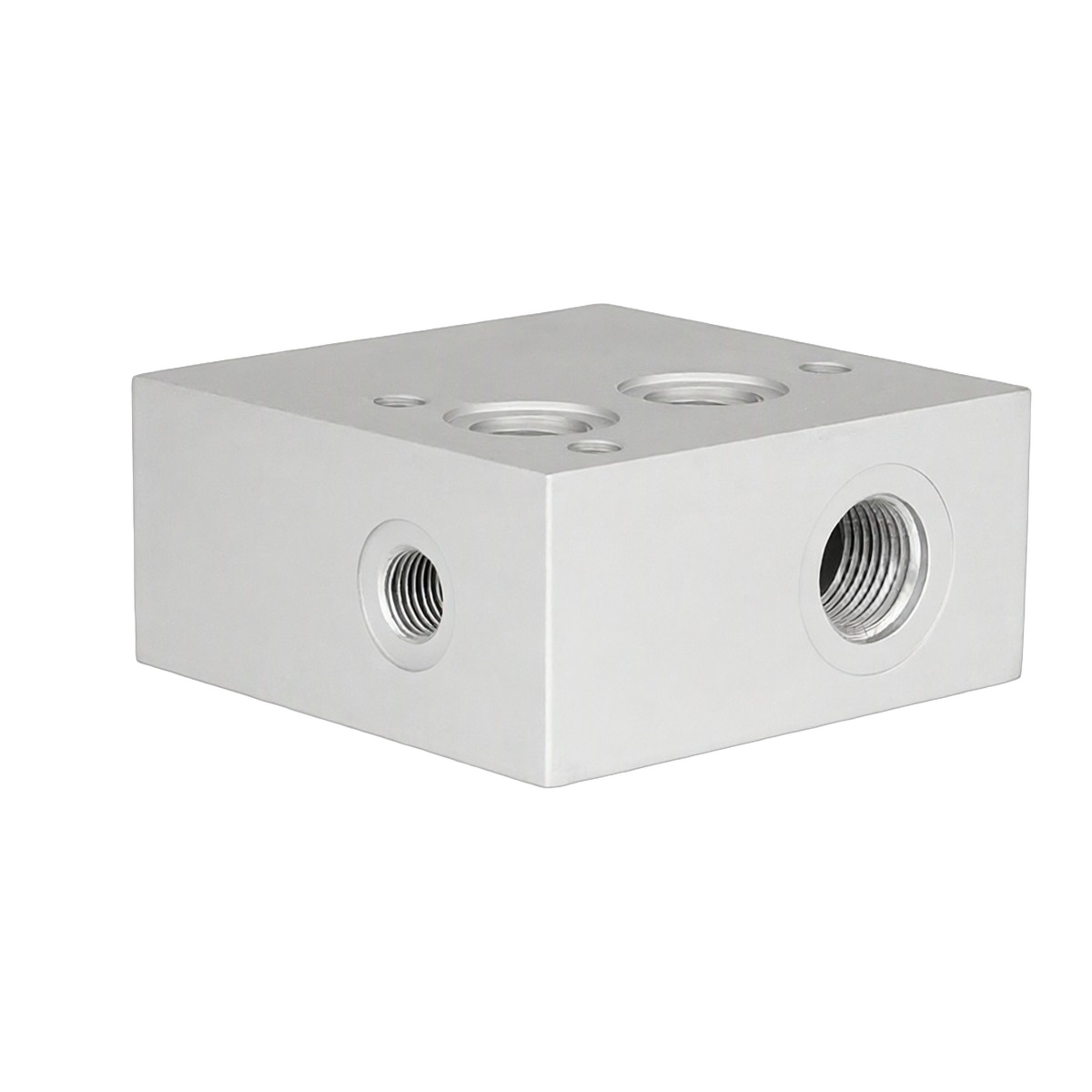

VMP-DBD - Плита под предохранительный клапан DBDS6, с выходами Р, Т и М и под плиту ML31
Плита гидравлическая VMP-DBD предназначена для установки на крышку бака и служит для организации выходов Р (напорный канал) и Т (возвратный сливной канал) в гидросистеме из насосной маслостанции. В плиту VMP-DBD должен быть установлен предохранительный клапан DBDS6 , полный код которого определяет диапазон регулировки максимального давления в гидросистеме. Также плита имеет дополнительный выход под манометр - это является ее одним из основных отличий от предшественника: плиты VMP-CR. Помимо реализации выходов Р и Т из станции, на плиту VMP-DBD можно устанавливать дополнительные плиты ML31 (кубики), что позволяет реализовать башенный монтаж гидроклапанов типоразмера Ду6 (CETOP 03). Каждая установленная дополнительно плита ML31 - это одно место под сетоп 03. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу.
Характеристики
- Тип клапана: Предохранительный клапан
- Типоразмер устанавливаемого клапана: Ду6
- Резьба: P = G3/8"; Т = G1/2"; M = G1/4"
- Максимальное рабочее давление, бар: 280
- Материал: Алюминий 6061T6
- Тип плиты: Одноместная
- Количество мест: 1
- Стандарт монтажа: ISO 4401-03 / CETOP03
- Вес в кг: 0.8
- Габариты в см: 4x9x9
- Страна производства: Китай
- Гарантия: 12 месяцев при соблюдении инструкции по эксплуатации
Совместимость: R900420245; Bosch Rexroth.
Под заказ, отгрузка 1–5 рабочих дней со склада в Санкт-Петербурге. Работаем с юрлицами и ИП: счёт, УПД, доставка по России. Подбор и расчёт — по телефону +7 (909) 019-08-00 или info@spbetz.ru.
Характеристики и изображение — по данным производителя; внешний вид изделия может отличаться от изображения.
