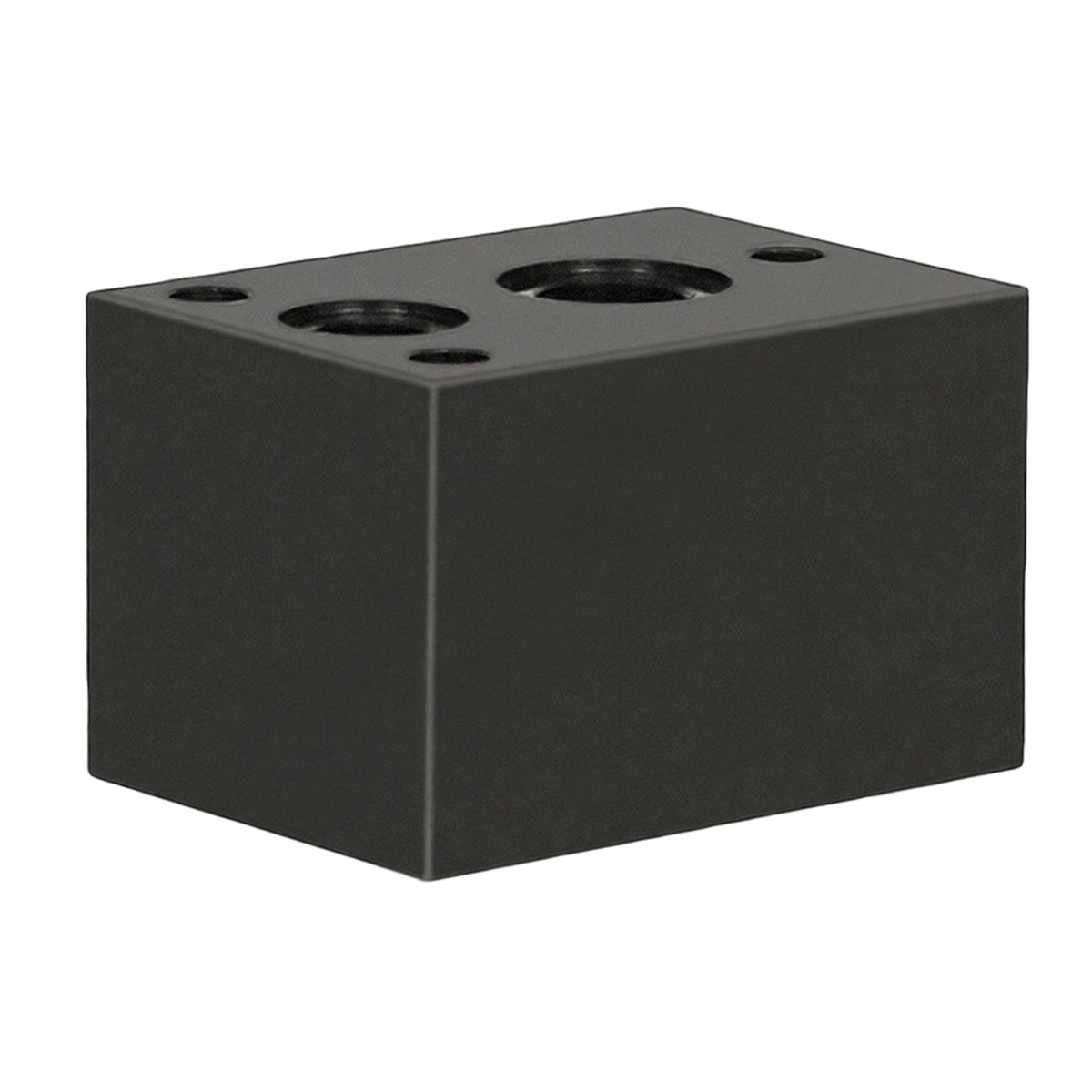

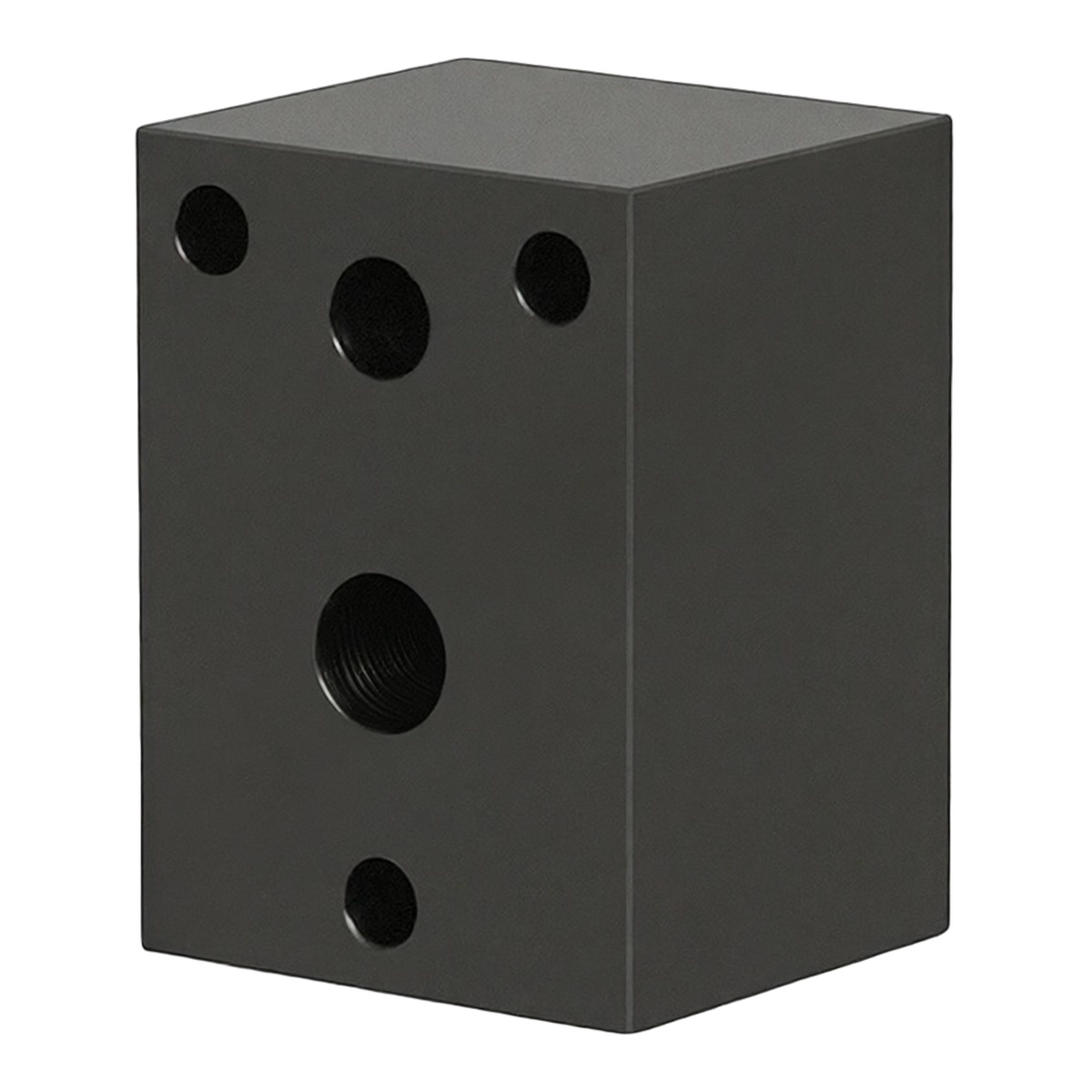

ML31-ST - Одноместная стальная плита для батарейного монтажа клапанов Ду6 (DN6 - CETOP03)
Гидравлическая плита стальная ML31-ST предназначена для модульного монтажа гидроклапанов ду 6 (cetop03). Плита стальная ML31-ST может быть использована как одноместная присоединительная плита стальная, для наращивания башни (сэндвича) для модульного монтажа, а также в качестве крышки сэндвича с выходом под манометр. Максимальное давление 350 бар. Максимальный расход 40 л/мин. Материал - сталь. Выходы А и В - 3/8" BSP, P = 1/4" BSP, T = 3/8" BSP. Плита стальная ML31-ST устанавливается как правило на базовую плиту с предохранительным клапаном VMP-DBD-ST и позволяет реализовать батарейный монтаж гидравлических клапанов типоразмера DN6 и для гидрораспределителей CETOP 03 Ду = 6 мм (ГРЭ6; 4WE6; 1РЕ6; ВЕ6 и т.п.), что применяется при создании гидравлических схем. Плиты ML31-ST могут быть непосредственно применены на насосных станциях, либо на других секциях оборудования. Уплотнительные кольца, металлические резьбовые заглушки, крепёжные винты в комплект поставки не включены - данные позиции являются стандартными и заказываются у соответствующих профилирующих организаций. 3D модель плиты предоставляется по запросу. В стандартном исполнении серийная плита стальная имеет защиту поверхности фосфатированием.
Характеристики
- Тип клапана: Распределитель, Регулятор потока
- Типоразмер устанавливаемого клапана: Ду6
- Резьба: P = G1/4"; T, А и В = G3/8"
- Максимальное рабочее давление, бар: 350
- Материал: Сталь
- Тип плиты: Одноместная
- Количество мест: 1
- Стандарт монтажа: ISO 4401-03 / CETOP03
- Покрытие: Фосфатирование
- Марка стали: Сталь 45
- Тип монтажа: трубный
- Макс. класс чистоты масла по ГОСТ 17216: 14
- Вес в кг: 2
- Габариты в см: 6x6x8
- Страна производства: Китай
Совместимость: Bosch Rexroth.
