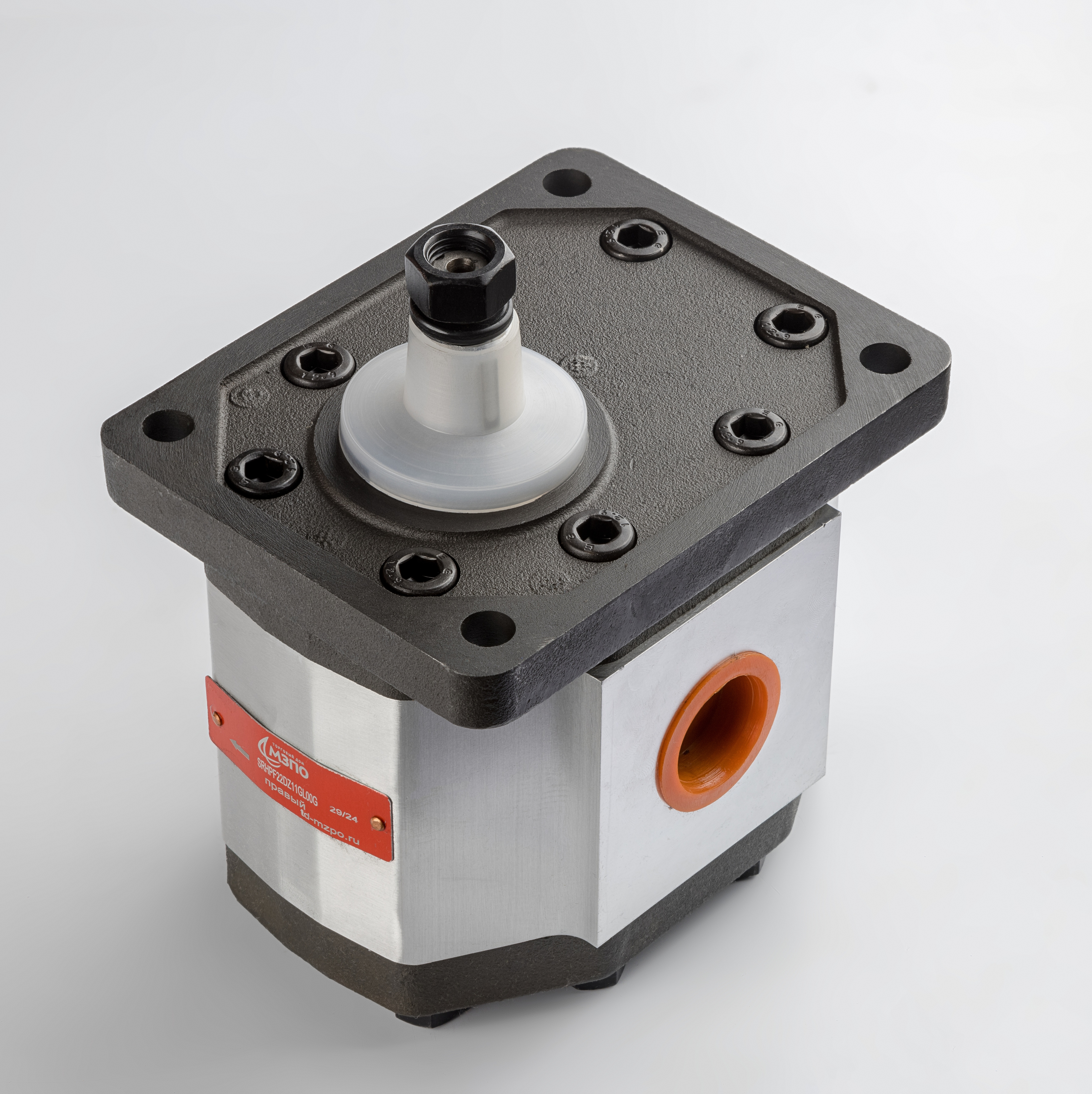

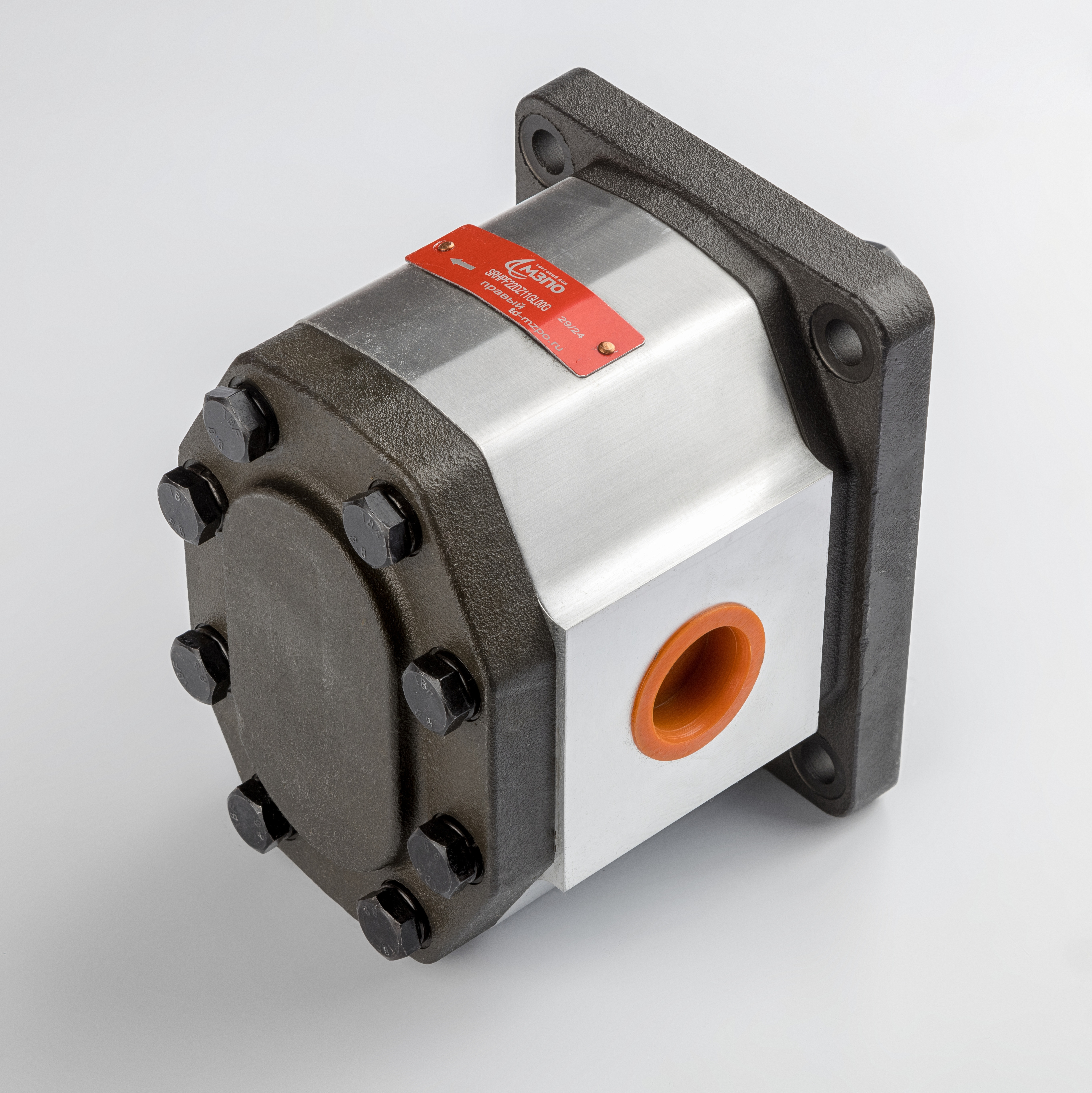

Техническое описание шестеренного насоса Группы 3
Данный гидравлический агрегат представляет собой насос шестеренного типа с внешним зацеплением, предназначенный для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Устройство спроектировано для эксплуатации в гидросистемах мобильной техники, сельскохозяйственных машин и промышленного оборудования.

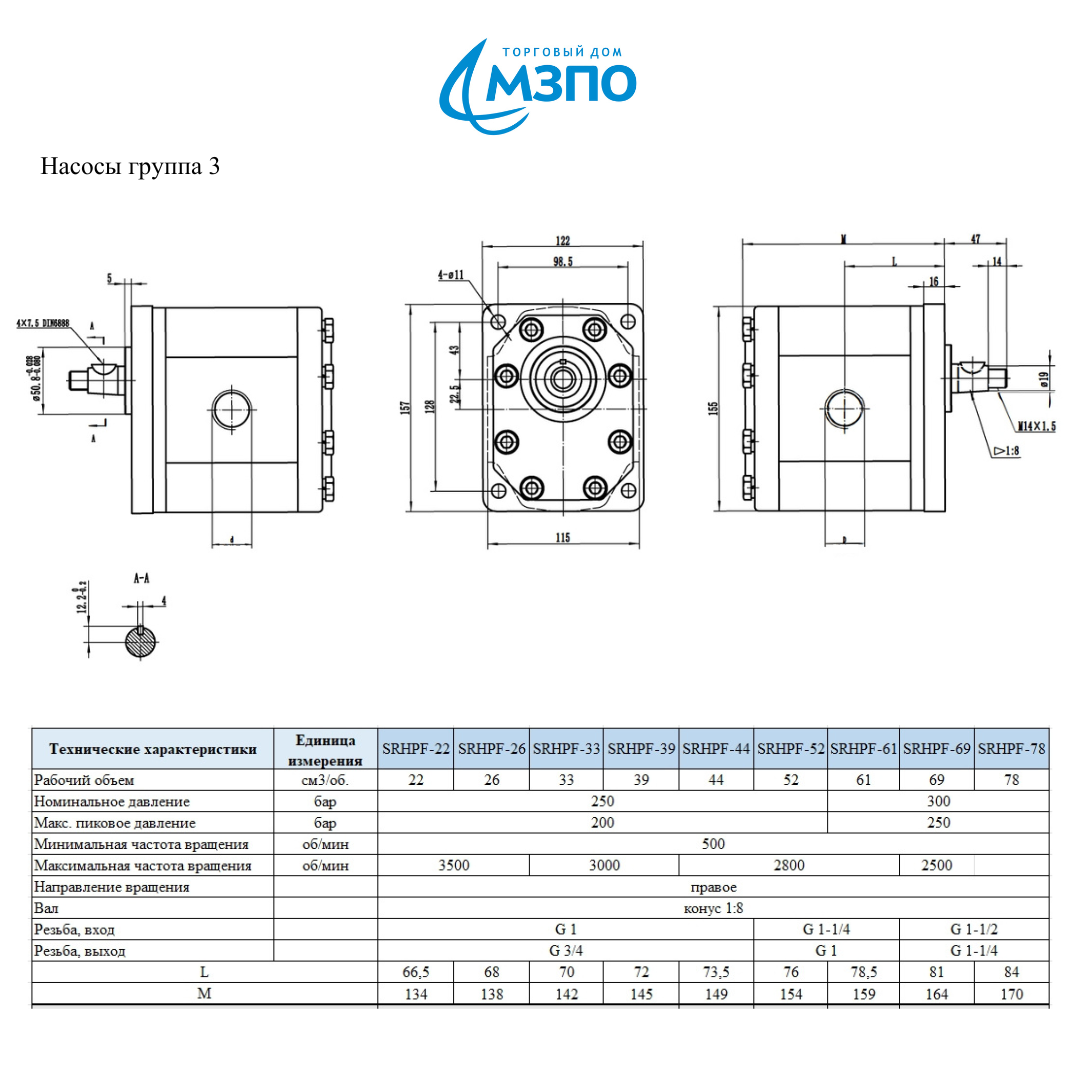

Основные технические параметры и конструктивные особенности:
- Рабочий объем: Геометрический объем вытеснения составляет 22 см³/об, что обеспечивает стабильную подачу рабочей жидкости в соответствии с частотой вращения приводного узла.
- Режимы давления: Конструкция рассчитана на номинальное рабочее давление 250 бар. Допускаются кратковременные пиковые нагрузки до 300 бар, что соответствует требованиям надежности при переходных процессах в гидросистеме.
- Скоростные характеристики: Эксплуатационный диапазон частоты вращения вала варьируется от 500 до 3500 об/мин, что позволяет интегрировать насос в системы с различными типами первичных двигателей.
- Присоединительные порты: Входное отверстие имеет резьбовое соединение G 1", выходное (напорное) — G 3/4", что минимизирует гидравлические потери на всасывании и нагнетании.
- Направление вращения: Правое (по часовой стрелке со стороны приводного вала).
Соответствие стандартам
Изделие изготовлено и испытано в соответствии с техническими регламентами и требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и ГОСТ 13846-89, что гарантирует заявленные мощностные и ресурсные показатели при соблюдении условий эксплуатации.
Требования к рабочей жидкости
Рекомендуется использование минеральных масел с кинематической вязкостью, соответствующей классу чистоты не ниже 12-го по ГОСТ 17216-2001. Температурный режим эксплуатации должен находиться в пределах, исключающих кавитационные явления и деструкцию уплотнительных элементов.
