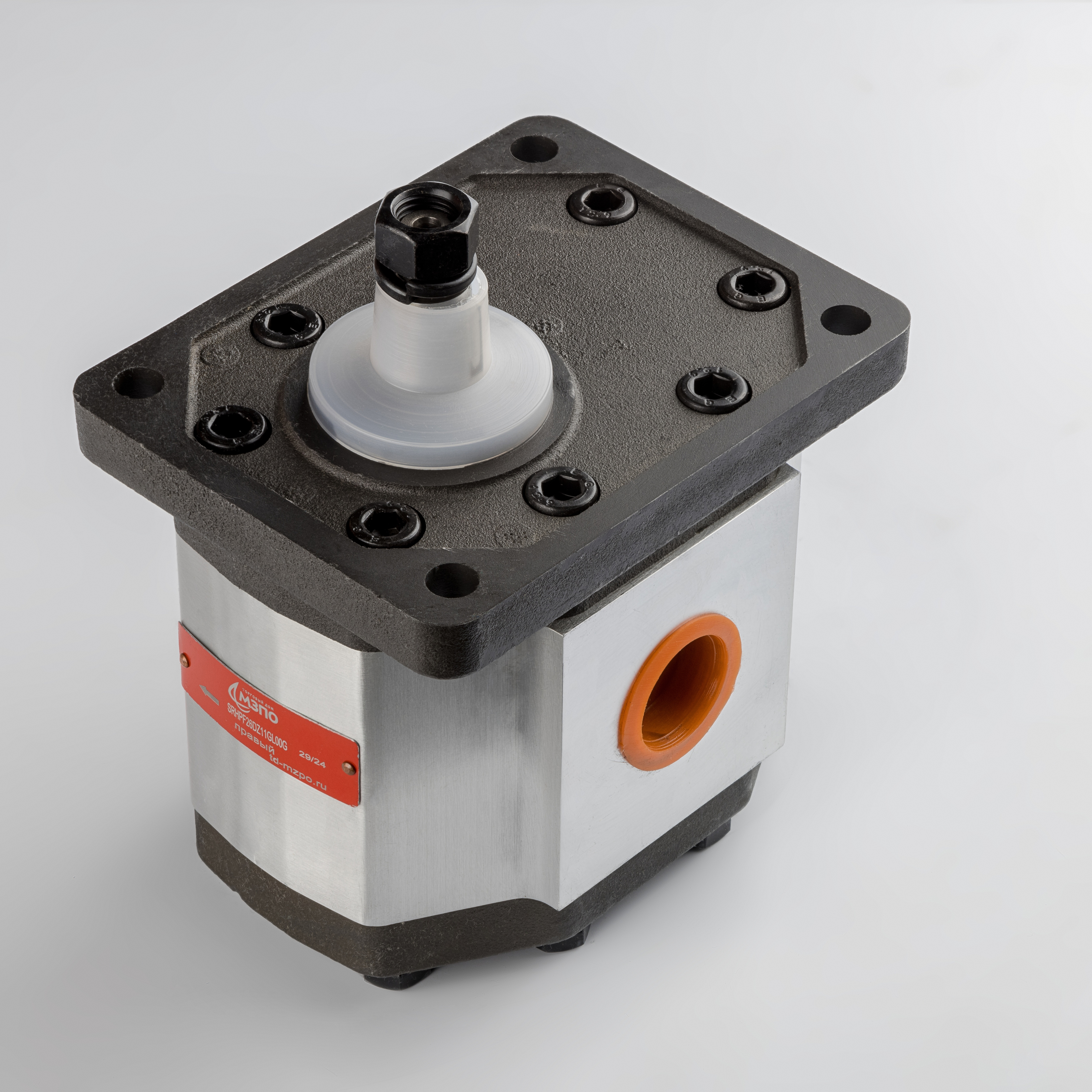

Техническое описание шестеренного насоса Группы 3
Шестеренный насос внешнего зацепления (Группа 3) предназначен для преобразования механической энергии приводного двигателя в гидравлическую энергию потока рабочей жидкости. Данный агрегат спроектирован для эксплуатации в гидросистемах мобильной техники и стационарных установок. Конструкция насоса соответствует требованиям ГОСТ 14658-86 в части технических условий и методов испытаний.
Конструктивные особенности и принцип работы:
- Тип насоса: объемный роторный, Группа 3.
- Направление вращения: правое (по часовой стрелке со стороны приводного вала).
- Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего оптимальный теплоотвод и жесткость конструкции.
- Компенсация осевых зазоров осуществляется посредством подвижных подшипниковых втулок, что гарантирует высокий объемный КПД.
Эксплуатационные параметры согласно ГОСТ:
Изделие соответствует нормам ГОСТ 17411-91, определяющим общие технические требования к гидравлическим приводам. В качестве рабочей жидкости рекомендуется применение минеральных масел с кинематической вязкостью в диапазоне 20–100 мм²/с при температуре до +80°C. Класс чистоты рабочей жидкости должен быть не ниже 12 по ГОСТ 17216-2001.

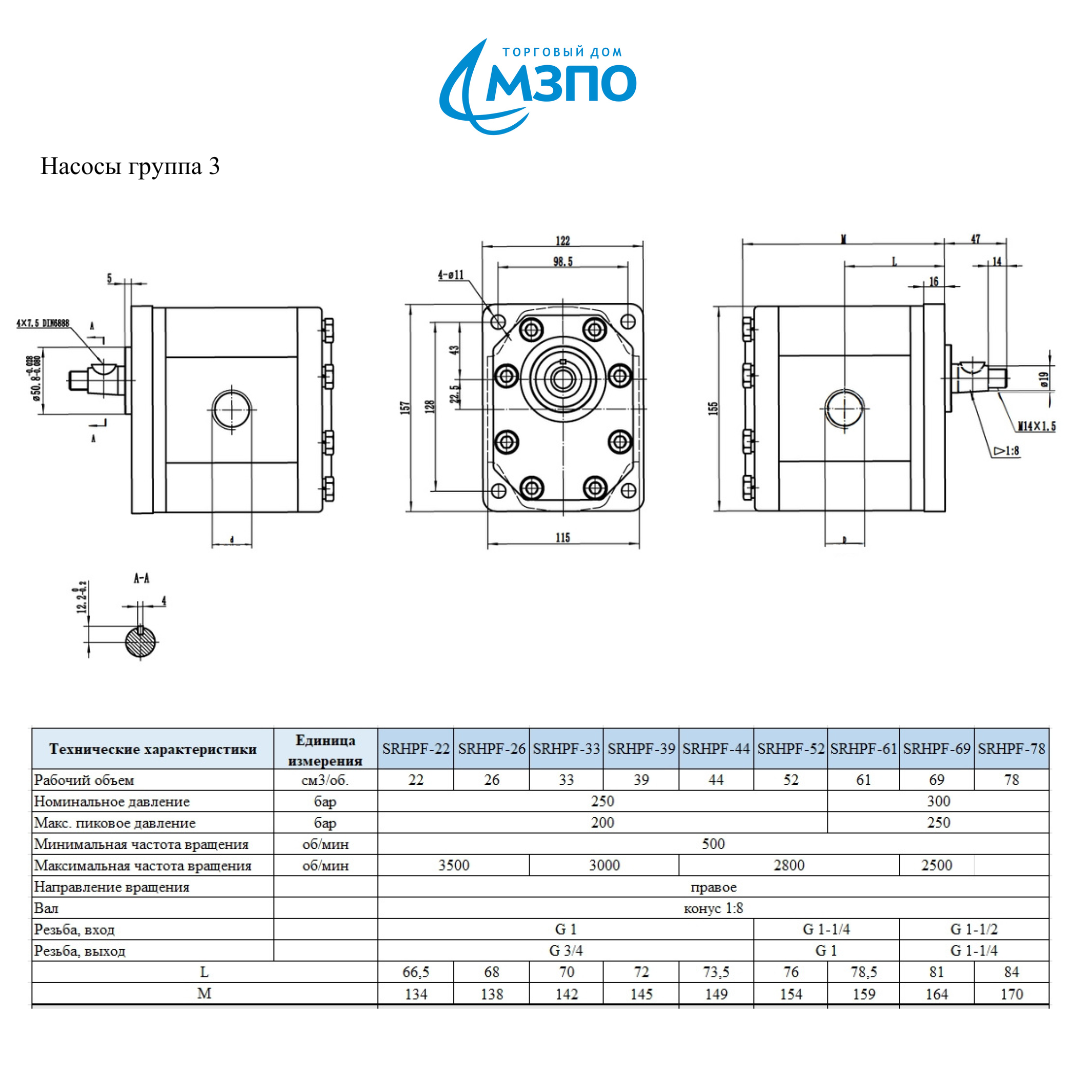

Технические характеристики:
- Рабочий объем: 26 см³/об.
- Номинальное рабочее давление: 250 бар.
- Пиковое давление: 300 бар.
- Диапазон частоты вращения: от 500 до 3500 об/мин.
- Присоединительные порты: вход G 1", выход G 3/4".
