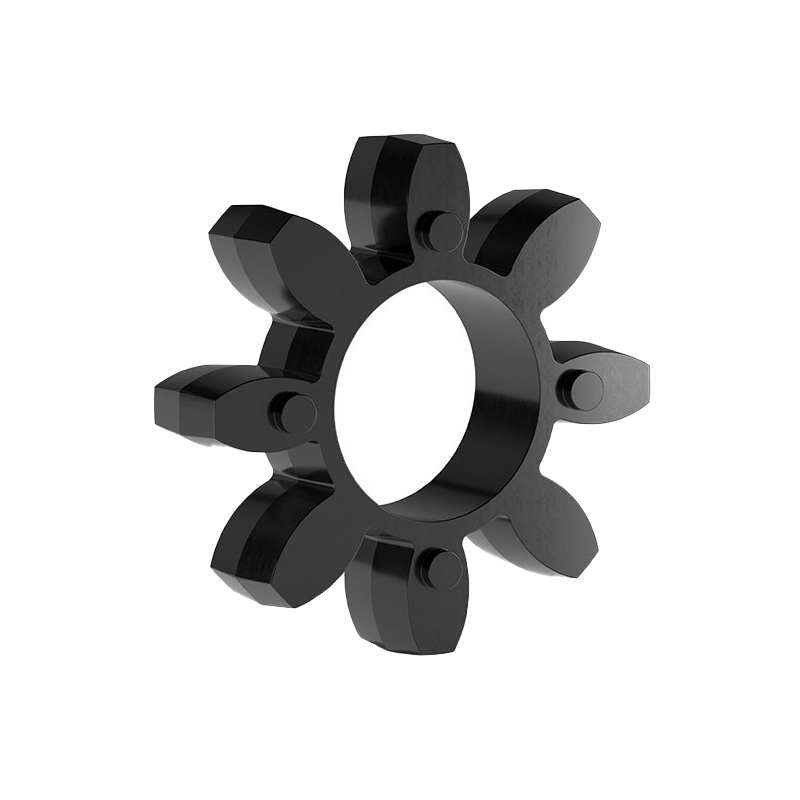

Техническое описание упругого элемента EGE8
Упругий элемент (звездочка) модели EGE8 предназначен для передачи крутящего момента в составе кулачковых муфт серии SGEG80. Изделие выполняет функцию демпфирования осевых, радиальных и угловых смещений валов, возникающих в процессе эксплуатации промышленного оборудования.
Конструктивные особенности и материалы:
- Материал: Высококачественная резина (NBR — нитрил-бутадиеновый каучук), обладающая повышенной износостойкостью и устойчивостью к воздействию масел и смазочных материалов.
- Геометрия: Изделие имеет внешний диаметр 160 мм и внутреннее посадочное отверстие 75 мм, что обеспечивает точную центровку в полумуфтах.
- Стандартизация: Изготовлено с учетом требований ГОСТ 21424-93 (Муфты упругие втулочно-пальцевые) в части общих технических условий для демпфирующих элементов, обеспечивая надежную защиту привода от динамических нагрузок.
Технические характеристики:
- Типоразмер совместимой муфты: SGEG80;
- Габаритная высота: 38 мм;
- Масса нетто: 0.4 кг;
- Рабочая среда: Воздух, вода, минеральные масла, дизельное топливо.
