Техническое описание вакуумного фильтра PFA-150
Вакуумный магистральный фильтр серии PFA-150 предназначен для прецизионной очистки газовых сред (сжатый воздух, азот) в системах с отрицательным рабочим давлением. Устройство обеспечивает защиту исполнительных механизмов, вакуумных насосов и контрольно-измерительной аппаратуры от механических примесей, аэрозолей и твердых частиц. Эксплуатационные параметры изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) в части обеспечения тонкости фильтрации.
Конструктивные особенности и принцип работы

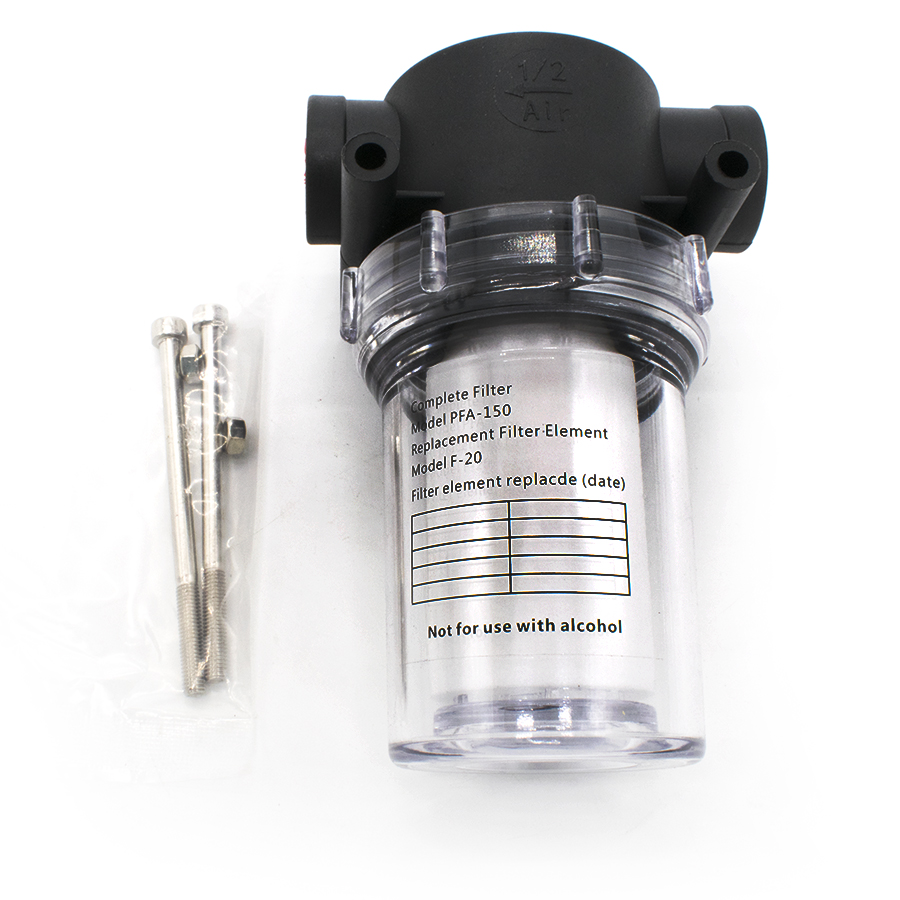

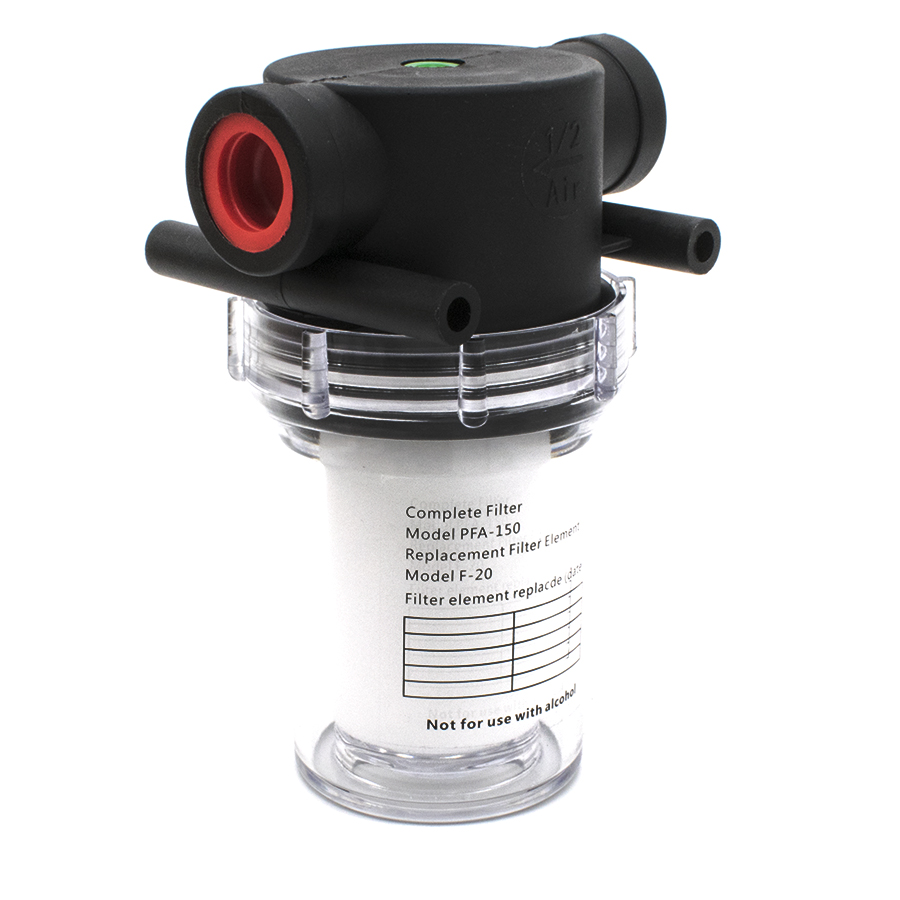

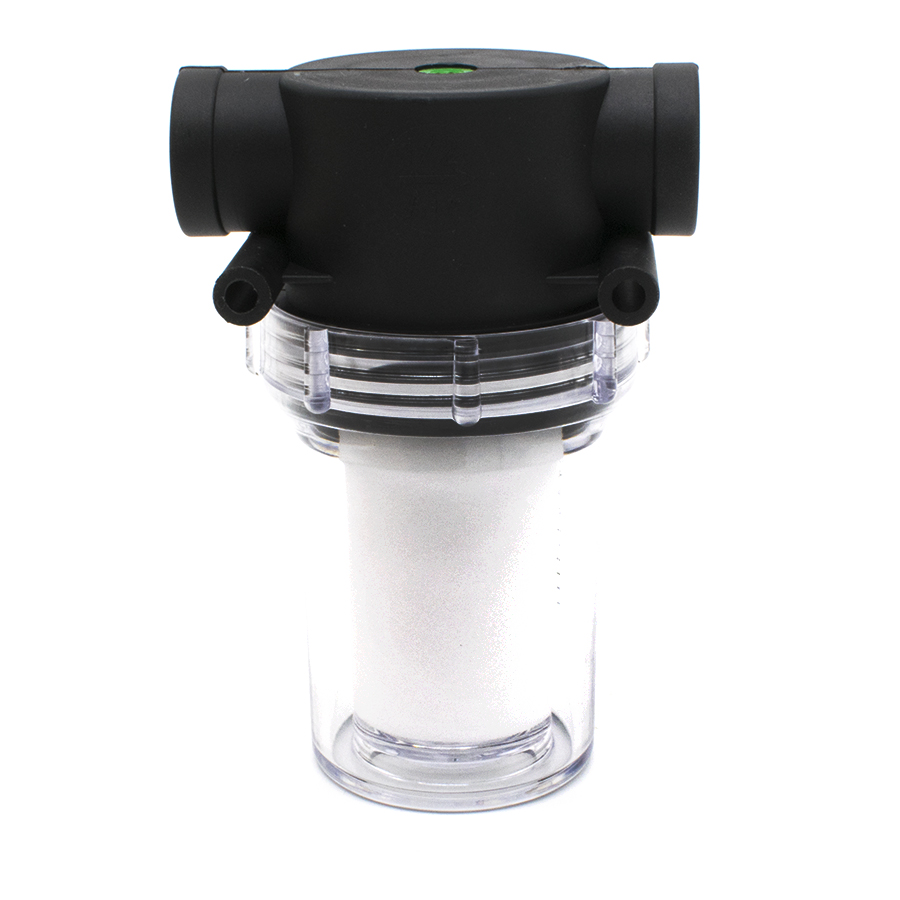

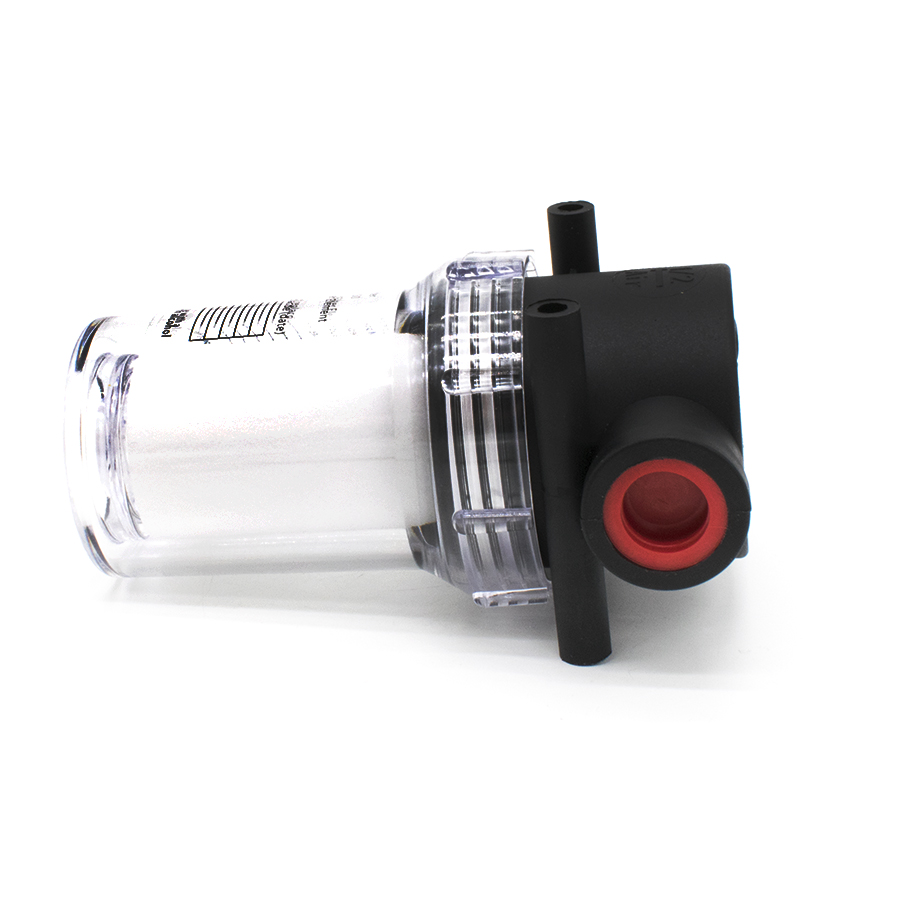

Корпус фильтра выполнен из ударопрочного полимерного материала, устойчивого к циклическим нагрузкам в диапазоне давлений от -100 кПа до 0.5 МПа. Конструкция предусматривает использование сменного фильтрующего картриджа с номинальным порогом удержания частиц 10 мкм. Прозрачная колба позволяет осуществлять визуальный мониторинг состояния фильтроэлемента без декомпрессии системы.
Технические характеристики:
- Рабочая среда: подготовленный воздух, азот.
- Диапазон рабочего давления: -100...0 кПа.
- Максимальное испытательное давление: 0.5 МПа.
- Тонкость фильтрации: 10 мкм.
- Максимальный перепад давления на элементе: ≤ 0.15 МПа.
- Температурный режим: 0...+60 °C (исключая выпадение конденсата и обледенение).
- Присоединительная резьба: G1/2" (вход/выход).
- Совместимость с пневмолиниями: полиуретан (PU), нейлон (PA).
Область применения
Изделие применяется в составе вакуумных систем захвата, лабораторных установках, медицинском аспирационном оборудовании и упаковочных линиях. Соответствие техническим регламентам и нормам ГОСТ гарантирует стабильность характеристик потока и надежность эксплуатации в промышленном цикле.
