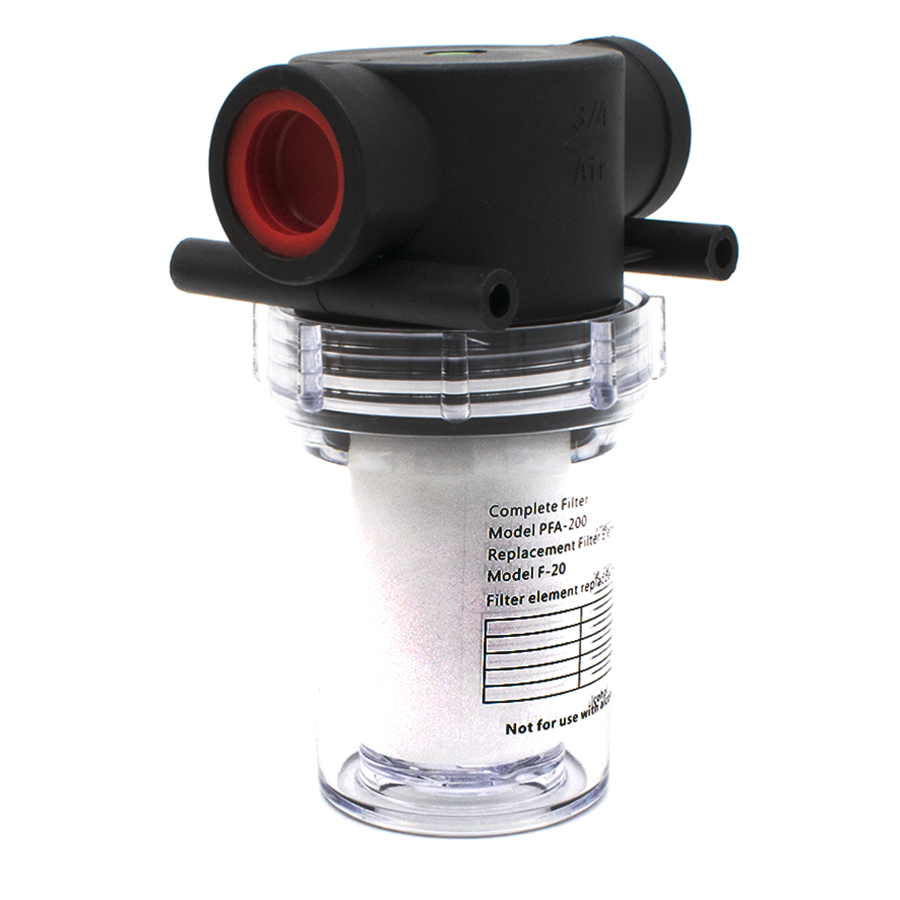

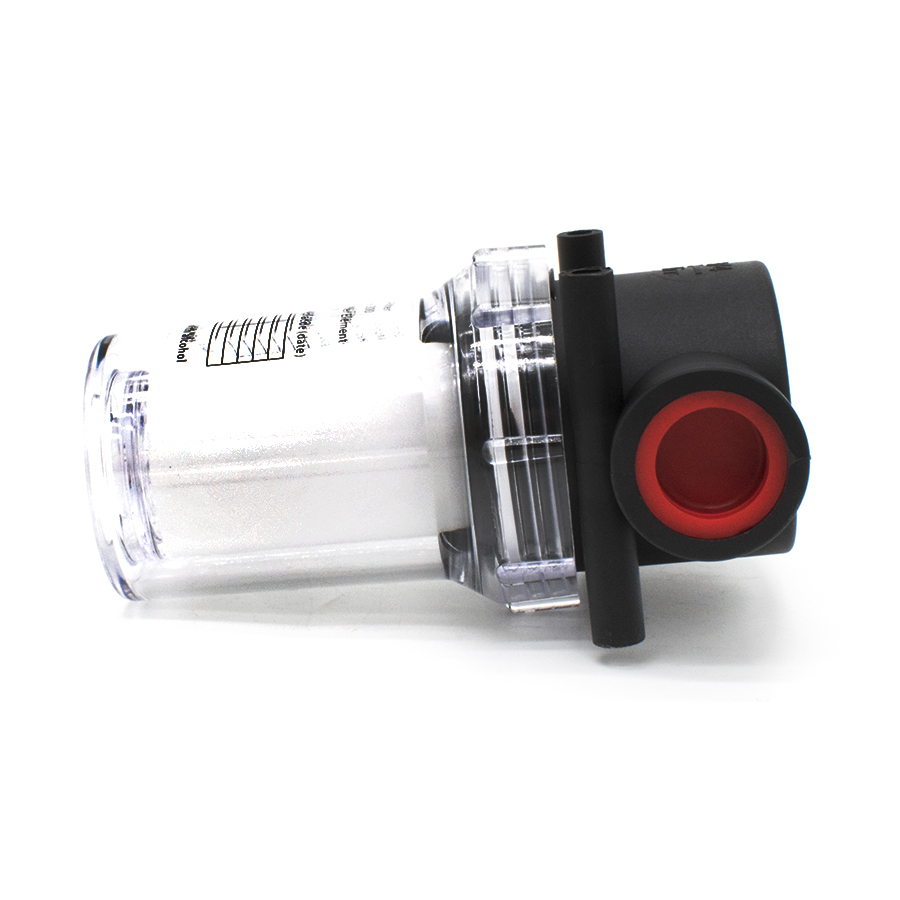

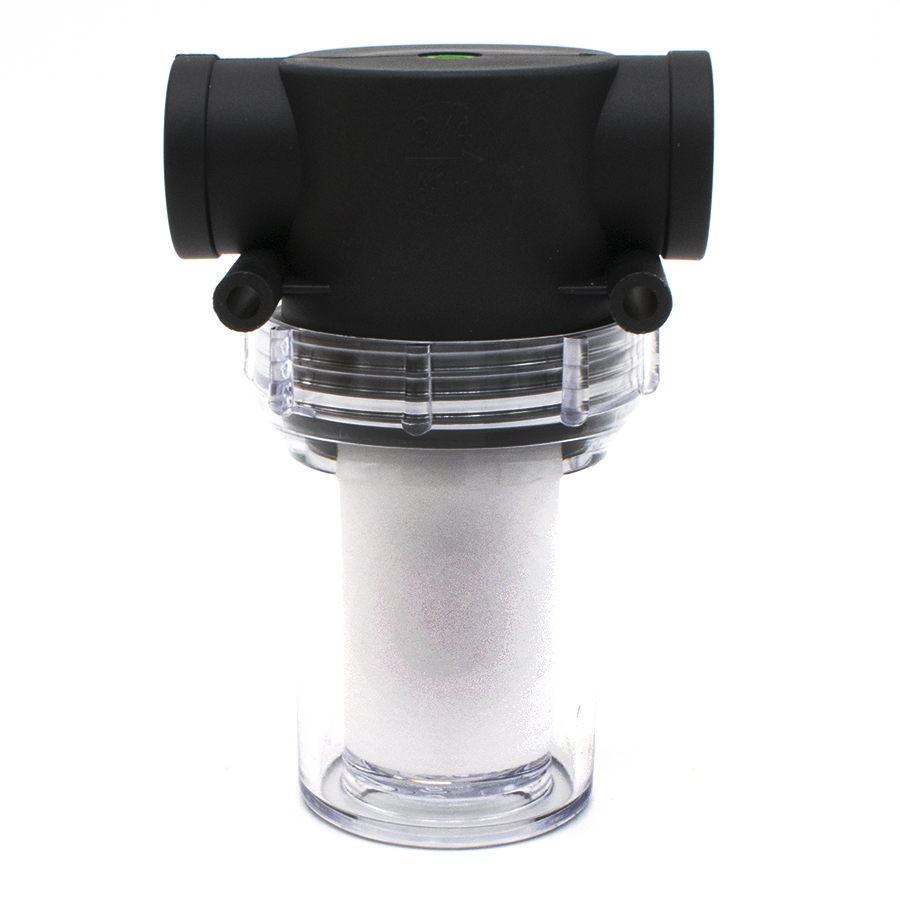

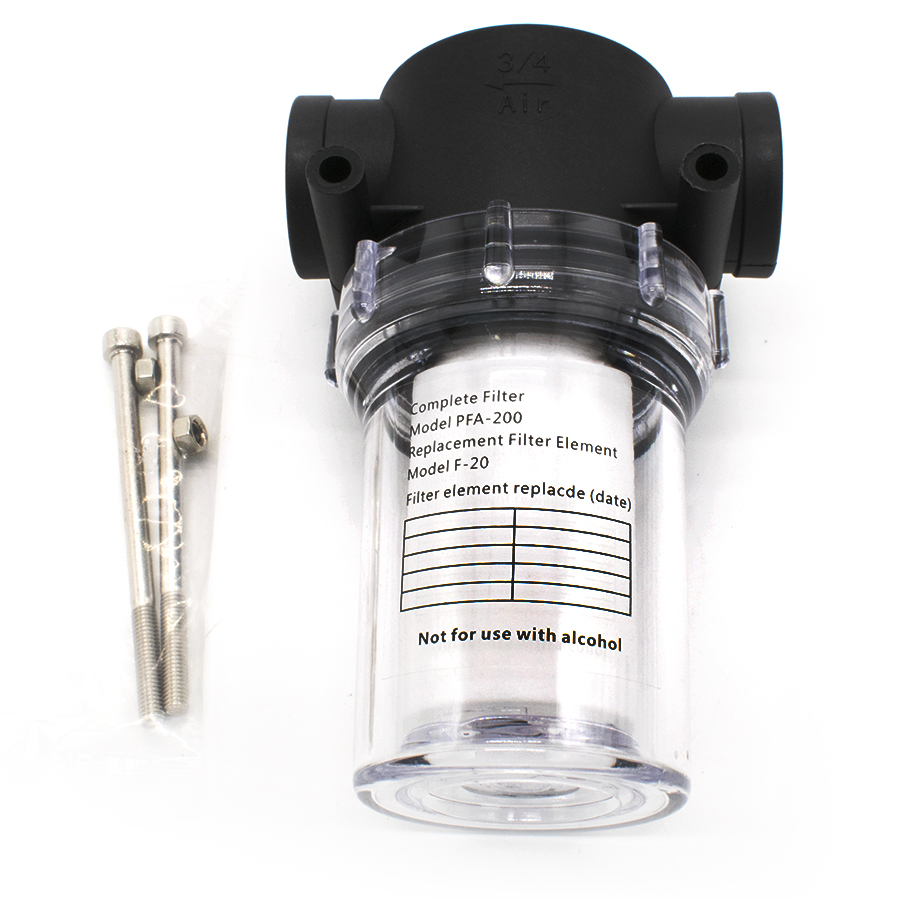

Техническое описание вакуумного фильтра PFA-200
Вакуумный магистральный фильтр серии PFA-200 предназначен для прецизионной очистки рабочей среды (сжатый воздух, азот) от твердых мелкодисперсных фракций в вакуумных линиях пневматических систем. Устройство обеспечивает защиту вакуумных генераторов, насосов и исполнительных механизмов от абразивного износа и загрязнения, соответствуя требованиям промышленной чистоты согласно ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные и эксплуатационные особенности:
- Эффективность фильтрации: Сменный фильтроэлемент обеспечивает задержание частиц размером более 10 мкм.
- Рабочий диапазон: Устройство оптимизировано для работы в условиях глубокого вакуума с рабочим давлением от -100 до 0 кПа.
- Механическая прочность: Корпус рассчитан на испытательное давление до 0.5 МПа, что гарантирует структурную целостность при кратковременных скачках давления.
- Гидравлическое сопротивление: Конструкция минимизирует потери расхода; максимально допустимый перепад давления на фильтроэлементе составляет 0.15 МПа.
- Материальное исполнение: Совместим с магистралями из нейлона (PA), мягкого нейлона, полиуретана (PU) и мягкого полиуретана.
Технический регламент и стандарты:
Изделие спроектировано и испытано с учетом норм ГОСТ 12.2.101-84 (Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к конструкции). Эксплуатация допускается в температурном диапазоне от 0 до 60 °C при условии отсутствия капельной влаги и риска обледенения фильтрующей поверхности.
